Як перевірити лампу підсвічування монітора в домашніх умовах

Як перевірити лампу підсвічування монітора в домашніх умовах Кристали, з яких зроблений екран, здатні поляризувати проходить через них пучок світла. Якщо змінити напруга, прикладена до рідкого кристалу, можна регулювати ступінь його поляризовності, значить, колір, у який він може «перетворити» пучок проходить світла. З відображених променів виходять різнокольорові точки, які збираються в зображення. Перевірка моніторів — перший пункт при обчисленні неполадок.

Всі рідкі кристали, зібрані на LСD матриці з тонкоплівковими транзисторами. Цю матрицю «світитися» змушує лампа — джерело світла, який буде поляризуватися в кристалах.

ЗВЕРНІТЬ УВАГУ! Незважаючи на те, що для підсвічування у верхній і нижній частині екрана може стояти кілька ламп (іноді 4-6), зображення зникає навіть якщо одна з них виходить з ладу. Спрацьовує захист на контролері інвертора і вимикаються всі разом.

Якщо одна з таких проблем була виявлена Вами:

  • погас екран;
  • згасла половина екрану;
  • половина екрану стала світитися більш тьмяно;
  • половина або весь екран став світитися рожевим кольором;
  • монітор включається, працює кілька секунд і екран гасне.

Можна самостійно перевірити працездатність лампи і знайти несправність.

ЦІКАВО! Якщо діє гарантія — радимо скористатися їй.

Які потрібні інструменти, щоб розібрати монітор

Зміст статті

  • Які потрібні інструменти, щоб розібрати монітор
  • Інструкція як розібрати монітор
  • Як перевірити лампу підсвічування

ВАЖЛИВО! Якщо є можливість — довірте ремонт професійним майстрам. Якщо такої можливості немає — приступайте самі, але прийнявши заходи безпеки, зазначені нижче. При порушенні технології процесу можна постраждати! Та сама процедура тривала і трудомістка.

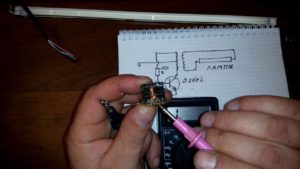

Як перевірити лампу підсвічування монітора в домашніх умовахЗнадобиться:

  • справна лампа підсвічування;
  • м’яка тканина, на яку можна покласти екран і не подряпати його;
  • викрутки магнітні з різними бітами (плоскими і хрестовими);
  • мультиметр (тестер);
  • осцилограф;
  • скальпель і пінцет.

Інструкція як розібрати монітор

  • Першим ділом потрібно розкласти на робочому місці м’яку серветку і покласти на неї монітор екраном вниз.
  • Знімаємо підставку монітора і пластикову кришку, відкрутивши кріплення, якщо це потрібно.
  • Монітор перевертається, знімається передня рамка, яка зазвичай тримається на пластикових засувках.
  • Відключається і знімається блок живлення, який встановлений внизу матриці. Обережно відключити шлейф і зняти плату блоку живлення. Щоб відключити шлейф потрібно злегка натиснути на власники однією рукою, а другий акуратно витягнути шлейф.

Як перевірити лампу підсвічування монітора в домашніх умовахУВАГА! Монітори LCD — підсвічуванням встановлені високовольтні інвертори, напруга на яких 1000 вольт! Спроба доторкнутися до цієї частини при включеному моніторі може закінчитися дуже сумно. Спроба доторкнутися до будь-якої іншої металевої частині монітора може закінчитися відчутним ударом струму через те, що на них залишкового заряду.

  • Щоб отримати доступ до ламп — треба розібрати екран. Для цього знімається металева рамка і потім РК панель, платівка і плівка розкладаються в правильному порядку на м’якої тканини.
  • Знімається світловідбиваюча підкладка, витягується окантовка з ламп.

Збирається монітор в зворотному порядку.

УВАГА! Порушення техніки безпеки тягне за собою важкі електротравми, опіки, механічні ушкодження. Перед початком роботи техніка повинна постояти кілька хвилин виключеною з мережі, щоб встигли розрядитися конденсатори.

Як перевірити лампу підсвічування

Це можна зробити кількома способами:

  • продзвонити мультиметром. Вимірювати тестером напругу на виході інвертора — сумна доля для тестера. Він згорить ;
  • перевірити одноламповым інвертором;
  • замінити лампу на свідомо справну;
  • порівняти осцилографом рівні напруг на холодних кінцях ламп;
  • перевірити за допомогою конденсаторів.

УВАГА! Проблема може бути не тільки в лампі. Полетіти можуть і блок живлення, і інвертор, і ШІМ-контролер — що завгодно. Якщо не впевнені у своїх силах — не беріться за роботу і не доламывайте нещасний монітор.

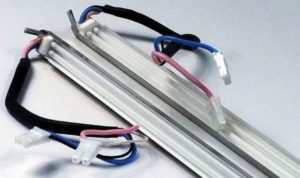

Як перевірити лампу підсвічування монітора в домашніх умовахНайважливіше при заміні лампи — відключити захист на інверторі. У кожної моделі інвертора свій алгоритм роботи, тому дивитися потрібно конкретно для ремонтованої моделі.

Розберемо один спосіб перевірки. Найпростіший — тестування за допомогою відповідної робочої лампи підсвічування. Якщо з новою лампою екран працює і видає яскраве зображення — проблема в лампі. Якщо ні — справа в інверторі, шлейфі чи треба копати глибше і змінювати матрицю або схеми.
