Дах є одним з основних елементів будинку, поряд зі стінами та фундаментом. Без її правильного пристрою будинок не буде достатньо міцним і комфортним для проживання. Результатом поганої даху стануть вогкість, мокрі стіни, всілякі захворювання і додаткові витрати на опалення.

Переважний тип даху залежить від клімату місцевості, переважають погодних умов. Найбільш поширеними в наших умовах є двоскатні, досить прості в монтажі і обслуговуванні, і знижують навантаження від снігу або інший небесної вологи. Важливу роль у виборі саме їх служить естетика.

Види двосхилих дахів

Зміст статті

  • 1 Види двосхилих дахів
    • 1.1 Проста симетрична дах
    • 1.2 Проста асиметрична дах
    • 1.3 Ламаний дах
  • 2 Конструкція кроквяної системи
  • 3 Розрахунки
    • 3.1 Навантаження на систему
    • 3.2 Навантаження від снігу
    • 3.3 Кут нахилу
    • 3.4 Довжина крокв
    • 3.5 Крок кроквяних ніг
    • 3.6 Перетин крокв
  • 4 Види кроквяних систем
    • 4.1 Висяча конструкція
      • 4.1.1 Конструктивні особливості
      • 4.1.2 Кріплення до мауерлату
    • 4.2 Насланні система
  • 5 Відмінності між висячими і наслонними кроквами
  • 6 Пристрій двосхилим даху своїми руками
    • 6.1 Установка і кріплення мауерлата
      • 6.1.1 З’єднання мауерлата
      • 6.1.2 Кріплення
    • 6.2 Встановлення крокв і стійок
    • 6.3 Утеплення і захист від води
    • 6.4 Встановлення обрешітки
    • 6.5 Розрахунок площі даху
    • 6.6 Типові параметри
    • 6.7 Покрівельне покриття: вибір і установка
    • 6.8 Кріплення деталей
  • 7 Вартість двосхилим даху
  • 8 Обшивка фронтону

Двосхилий дах являє собою досить просту конструкцію, що складається з двох скатів, з’єднаних між собою під кутом. Вони формують щось на зразок трикутника. Але при всій простоті цієї фігури і трикутники бувають різними. Відрізняються між собою і двоскатні дахи.

Основною відмінністю їх конструкцій є кут нахилу. Залежно від типу будови та інших необхідних умов він може різнитися. Крім того, кути, під якими встановлюються скати, можуть відрізнятися між собою. В результаті зводять один з видів:

  • Просту симетричну;
  • Просту асиметричну;
  • Ламану (злам може бути як внутрішнім, так і зовнішнім).

    • У кожного з типів є свої позитивні і негативні сторони, що змушують вибирати будівельників той або інший залежно від обставин.

    Проста симетрична дах

    Проста симетрична дах

    Цей тип конструкції безсумнівно є найбільш поширеним. Він є самим простим варіантом для виготовлення своїми руками. Його зовнішній вигляд завжди добре виглядає. Врешті-решт він гарний і тим, що під таким дахом залишається чимало корисного горищного простору.

    За назвою конструкції видно, що є її відмінною рисою: скати формують собою рівнобедрений трикутник. Симетричність цієї фігури дозволяє їй виглядати пропорційно на будь-якому будинку.

    Проста асиметрична дах

    Проста асиметрична дах

    Основна відмінність від попереднього варіанту також прямо відображено в назві. Коньок даху такого типу зміщений в бік і в результаті трикутник, що формується нею, перетворюється з рівнобедреного в різнобічний. Дана конструкція виглядає сучасно, тому добре підходить для будинків у модерному стилі.

    У асиметричної даху є дві важливі особливості:

  • Зменшення розмірів горищних приміщень;
  • Нерівний розподіл навантаження.

    • В результаті, такий тип конструкції хороший для тих, кому потрібно додаткове місце для кімнат, які можна довести прямо до самого даху. Але вона потребує правильних розрахунків.

    Ламаний дах

    Ламаний дах

    Цей тип конструкції найбільш складний, тому його своїми руками вирішуються робити не все. Хоча, насправді, це цілком можливо. Просто важливо спочатку провести правильні розрахунки. Адже основною особливістю є неправильна форма, де навантаження розподіляються вкрай нерівномірно.

    Основною перевагою ламаного даху, крім її різноманітного зовнішнього вигляду, є те, що вона дає максимум вільної площі під нею. В результаті, можна облаштувати повноцінний житловий другий поверх, мансарду. Завдяки цій особливості її ще називають мансардної.

    Конструкція кроквяної системи

    Кроквяна система — є основою даху. Існує два основних конструктивних рішення для крокв двосхилим даху:

  • Наслонні крокви;
  • Висячі.

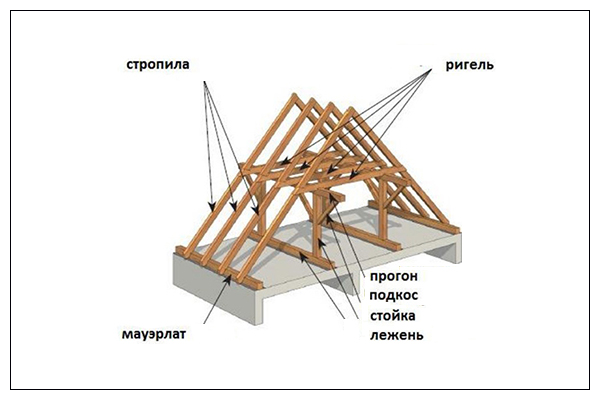

    • Конструкція кроквяної системи двосхилим даху

    Перший з них застосовується тоді, коли будинок має внутрішні опори, наприклад — несучі стіни. У разі їх відсутності краще висячий тип.

    Але, незалежно від того, який тип кроквяної системи вирішено побудувати, кожен хто хоче знати, як побудувати дах своїми руками, повинен розбиратися в головних елементах конструкції. А саме:

    • Кроквяна нога або просто крокви. Кроквяні ноги є основою конструкції всієї системи. Їх розташовують зверху, вздовж будівлі, і з’єднують між собою для утворення ферми. Оскільки саме вони тримають на собі покриття даху, то і тут важливо застосовувати міцну деревину. Бажано, щоб це були колоду або брус. Монтаж проводиться виходячи з заздалегідь вироблених розрахунків, оскільки змінити щось згодом буде дуже складно;
    • Кроквяна стійка. Цей елемент конструкції допомагає розподіляти навантаження від крокв. Являє собою вертикально розташований брус. Його місця розташування залежить від типу конструкції, яку має дах, і від її розмірів. Якщо мова йде про простий симетричної даху з незначною шириною прольоту, то стійка встановлюється по центру. Якщо ж ширина велика, то тоді додатково ставляться дві з боків. Асиметричний варіант передбачає розташування цього елемента в залежності від довжини крокви, а ламаний — двох боків. Правда, якщо кімнат більше, ніж одна, то в останньому випадку потрібна додаткова стійка по центру;
    • Прогін. Головне завдання прогонів з’єднувати крокви, одночасно надаючи їм жорсткість. Прогони можуть бути коньковими або бічними. Перший розташовують на самому верху даху, в районі її коника. Роблять прогони з брусів. Іноді застосовують дошки. Найбільш поширеним є перетин 50 на 150 мм. Якщо прогін роблять не тільки коньковим, але з декількох брусків або дощок по боках при великій довжині даху, то тоді їх підтримують стійкою, що йде від коника і спирається на лежень. Бічні прогони з’єднуються з нею за допомогою підкосів;
    • Підкіс. Являють собою конструкцію з брусів, розташованих під певним кутом і спираються на лежень. Їх основне завдання полягає в тому, щоб служити опорами для стійок. Можуть бути діагональним або поздовжніми. Останні використовують найчастіше, вони знаходяться на одній площині з кроквами. У той же час перші необхідні, якщо в місцевості спостерігається підвищена снігова або вітрове навантаження. При ній також бажано вибирати кут підкосів в 45 градусів;
    • Лежень. Знаходиться в самому низу конструкції. По можливості його розташовують на внутрішньої несучої стіни. Його основне призначення в тому, щоб служити опорою для стійок. На нього ж кріпляться укоси;
    • Затяжка. Цей елемент з’єднує кроквяні ноги, розташовуючись під ними перпендикулярно. Паралельно він забезпечує більшу жорсткість конструкції;
    • Ригель. Також з’єднує кроквяні ноги, але на відміну від затяжки не знизу, а зверху. Встановлюється внапуск. Роблять ригель з дошки такого ж перетину, що і самі стропила;
    • Обрешітка. Цей елемент встановлюється на завершальному етапі монтування кроквяної конструкції, оскільки він є підставою для покриття. Складається з брусів і дощок, якими паралельно з’єднують між собою крокви зверху донизу. Крім того, що вона служить для кріплення покрівлі, обрешітка допомагає перерозподіляти навантаження від неї. Тому відстань елементів між собою залежить від матеріалу, який буде застосовуватись при покритті.

    Загальне уявлення про значення кожного елемента конструкції істотно полегшить завдання будівництва двосхилим даху своїми руками.

    Розрахунки

    Розрахунок навантаження на різні елементи даху є найважливішим етапом, оскільки від нього залежить міцність і безпеку конструкції. Потрібно пам’ятати, що саме трикутник є її самої твердою частиною.

    Навантаження на систему

    Навантаження на крокви можуть бути трьох видів:

  • Постійними. Це ті навантаження, які крокви відчувають постійно. Наприклад, вага оздоблювальних і покрівельних матеріалів, решетування і т. д. Для того, щоб її дізнатися достатньо скласти всі ці ваги. Зазвичай постійна навантаження складає близько 40 кг/м. кв.;
  • Змінними. Вони діють в різний час з різною силою. До них відноситься, наприклад, вітрова. Для того, щоб порахувати вітрове навантаження або навантаження від опадів потрібно заглянути в СНиП;
  • Особливими. Мова йде про навантаженнях, пов’язаних з підвищеною сейсмічною активністю.

    • Навантаження від снігу

    При розрахунку навантаження, що надається снігом, його вага множиться на коефіцієнт поправки, що враховує тиск вітру. Також вводиться коефіцієнт залежно від кута нахилу даху — чим він нижче, тим більше навантаження. При куті перевищує 60 градусів він не враховується.

    Кут нахилу

    Правильний розрахунок кута нахилу залежить від деяких особливостей. По-перше, багато що залежить від обраного матеріалу. Так, ондулін, профнастил, металочерепиця, шифер вимагають кута в 20-45 градусів. А м’яка покрівля — до 20 градусів.

    По-друге, кут нахилу залежить від клімату в якому зводиться дах. Якщо мало опадів, то можна зробити його і незначним. А при великій кількості — навпаки. Але, варто пам’ятати, що великі кути схильні великим вітровим навантаженням.

    Довжина крокв

    Розрахунок довжини крокв не представляє особливих труднощів. Він проводиться на основі теореми Піфагора. Довжина крокви приймається за гіпотенузу трикутника. А роль катетів виконують — висота даху і половина ширини будинку. До отриманого значення варто додати кілька десятків сантиметрів для запила.

    Крок кроквяних ніг

    Їх вибір залежить від використовуваного для покриття покрівлі ваги конструкції і використаного матеріалу. Зазвичай вона варіюється в межах 60-100 див.

    Перетин крокв

    Розрахунок правильного необхідного перерізу крокв — один з найбільш важливих моментів, оскільки цей показник сильно впливає на надійність конструкції. При цьому враховуються:

    • Навантаження;
    • Довжина крокви;
    • Крок крокв;
    • Використовуваний матеріал;
    • Тип деревини, що застосовується в будівництві будинку.

    Чим вище крок кроквяних ніг — тим вище і перетин.
    На відео подробоное опис розрахунку кроквяної системи.

    Види кроквяних систем

    Існує два основних види кроквяних систем, з яких вибирають зводячи подвійні дах. Йдеться про висячі і наслонних і кроквах. Кожен з видів призначений для різних споруд.

    Висяча конструкція

    Висяча кроквяна система

    Висячі призначені для невеликих будинків, чия ширина не перевищує 6-6,5 погонних метрів. Вони не підходять для будинків з широкою дахом. Також їх не використовують там, де є середня несуча стіна.

    Конструктивні особливості

    Особливістю конструкції висячих крокв є те, що вони спираються на дві крайніх несучих стіни. В результаті система знаходиться під сильним впливом розпираючого зусилля. У разі необхідності його знижують за допомогою кріпиться внизу затяжки-ригеля.

    Кріплення до мауерлату

    Особливість конструкції висячих крокв диктує і те, як вони кріпляться до «фундаменту» всієї системи — мауерлату. Єдиним варіантом кріплення є застосування вузла з нульовим ступенем свободи. Шарніри, наприклад, використовувати не можна.

    Насланні система

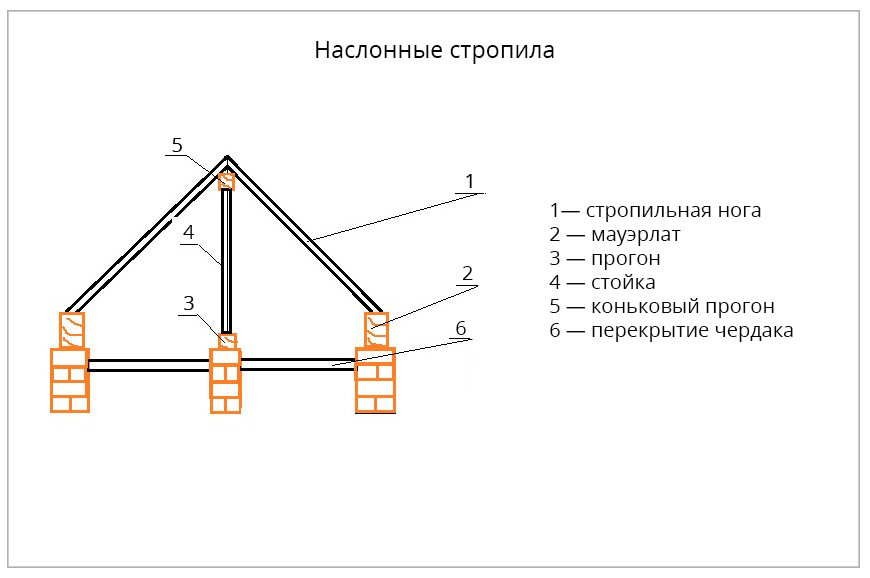

    Насланні система крокв

    Наслонні крокви є безальтернативним варіантом, коли мова йде про великий даху. Але для них потрібно або наявність внутрішньої несучої стіни, або ж спеціально встановлених проміжних опор. Паралельно мауерлату укладається лежень, який бере на себе частину навантаження від конструкції.

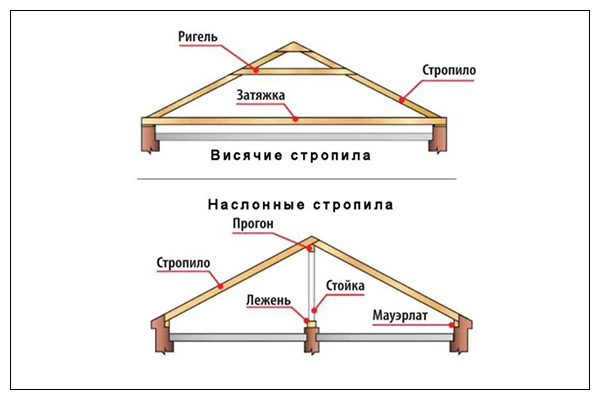

    Відмінності між висячими і наслонними кроквами

    Висячі крокви не вимагають наявності проміжних опор або внутрішньої несучої стіни, але їх распирающее зусилля сильно впливає на конструкцію. У той же час, завдяки тому, що вони спираються також на лежень посередині, наслонние крокви легше, в тому числі і в збірці. Вони краще підходять для великих дахів.

    Пристрій двосхилим даху своїми руками

    Як вже зазначалося, двосхилий дах користується особливою популярністю завдяки тому, що її конструкція дозволяє звести її своїми руками. Що природно досить привабливо для тих, хто любить будувати сам або хоче істотно заощадити.
    Зведення конструкції двосхилим даху складається з декількох великих етапів, кожен з яких важливо виконати правильно. В такому випадку дах буде стояти довго і не завалиться.

    Установка і кріплення мауерлата

    Формально подвійні дах можна зробити без мауерлата. У такому разі крокви будуть спиратися на балки перекриття. Але так не рекомендують робити по одній простій, але важливої причини — балок доведеться взяти на себе додаткове навантаження від даху.
    Встановлюється мауерлат уздовж стіни на яку будуть спиратися крокви, паралельно коника будинку, як це показано на фото.

    Мауерлат
    З’єднання мауерлата

    Кінці брусів, які будуть з’єднуватися, запиливаются під кутом в 90 градусів. Після того, як кінці прикладають один до одного, їх скріплюють болтами і тільки ними. Важливо не використовувати замість болтів якийсь інший матеріал, за типом цвяхів або дроту.

    Кріплення

    Способи кріплення мауерлата виходять з того, що він встановлюється зверху стіни. При цьому, він може розташовуватися строго по центру стіни, так і зі зміщенням до одного з країв. Але важливо дотримати відстань у п’ять сантиметрів до зовнішнього краю.

    Між стіною і брусом кладеться шар гідроізоляції. Для цього цілком підійде і простий руберойд.

    Це захистить дерево від впливу вологи, яка може потрапляти на стіни. Саме кріплення має бути максимально міцною, адже йому доведеться витримувати вітрове навантаження. Існує кілька способів фіксації мауерлата до стіни.
    Способи кріплення мауерлата до стін багато в чому залежать від того, з якого матеріалу будується будинок.

    • Якщо будинок зводять з моноліту, то кращим рішенням є анкерні болти;
    • Якщо будинок зводиться з бруса, то звичайним рішенням є дерев’яні нагелі. Їх можна підсилити додатковим кріпленням;
    • Досить поширеним варіантом кріплення є скоби. Їх люблять за те, що вони досить універсальні, хоча і не є найбільш міцним рішенням;
    • Якщо будівля зведена з пористих матеріалів, таких як пінобетон, то правильним вибором буде кріплення мауерлата на арматуру;
    • Шарнірне кріплення, завдяки тому, що воно ковзне, підходить в першу чергу для тих будинків, які побудовані з матеріалів, що дають значну усадку;
    • Як додаткове кріплення можна застосовувати міцну, наприклад — в’язальний, дріт. Як самостійний варіант вона не застосовується.

    Правильний вибір кріплення дасть можливість пережити даху удари навіть самого сильного вітру.

    Встановлення крокв і стійок

    Існує два варіанти складання кроквяних ніг. Їх можна зібрати чи зверху, на даху, або внизу, на землі. Другий варіант простіше робити своїми руками, але він займає більше часу. Другий потребує використання механізмів, оскільки вручну конструкцію кроквяної системи вгору підняти складно.

    Але, так чи інакше, виготовлення крокв потрібно робити строго по розмітці. Для цього добре підходять спеціальні шаблони, які робляться з фанери після того, як були проведені всі розрахунки.

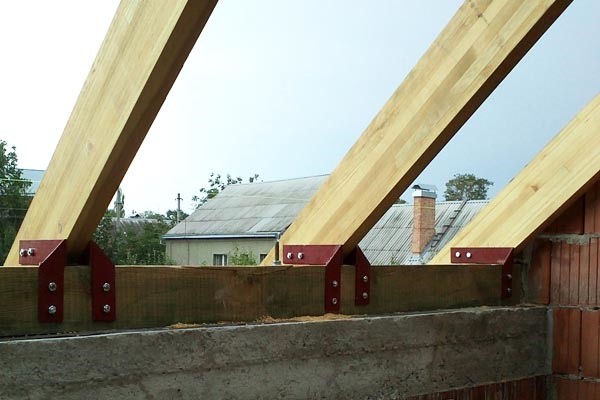

    Схема кріплення крокв

    Перед кріпленням кроквяних ніг до мауерлату в них треба зробити запив. Пиляти можна тільки крокви, оскільки такі процедури над мауерлатів послаблюють його. Для кріплення використовують три цвяхи. Два з них забиваються по краях, а третій треба вбити через верхню площину конструкції по центру. Завдяки використанню трьох вбитих таким чином цвяхів кроквяна нога добре притягається до мауерлату і не рухається.

    Що стосується верхнього кріплення крокв між собою, то існує три основних способи зробити це.

  • Без опорного бруса. Крокви можна зрощувати встик або внахлест. У першому випадку кінці обрізають так, щоб утворилися рівні кути. Після прикладання решт один до одного, їх з’єднують за допомогою металевої або дерев’яної планки. Крім того, вгорі вбивають цвях. При з’єднанні внапуск обрізають кінці потрібним чином і з’єднують болтами;
  • З використанням опорного бруса. Цей метод необхідний, якщо мова йде про великий даху. Крокви біля конька так само кріпляться встик або внахлест, але додатково вони спираються на брус, який в свою чергу також служить опорою для стійок;
  • Методом врубки. Він передбачає врубку кроквяних ніг опорний брус.

    • Опора коника монтується після того, як встановлені дві крайні кроквяні ноги. Потім відбувається кріплення стійок. А потім, залишилися крокв. Побачити це можна на фото або відео.

    Утеплення та захист від води

    Правильні утеплення та гідроізоляція дуже важливі у вітчизняному кліматі. Особливо, коли справа стосується даху, на яку постійно і сильно впливає навколишнє середовище. Та й волога, яка накопичується у самому будинку, теж піднімається на горище у вигляді пари.

    Виходячи з вищесказаного, важливо вибрати утеплювач, який має функцію пароізоляції. В іншому ж його тип не має значення. А ось, що стосується гідроізоляції, то і найбільш підходящими вважаються рулонні її види. Наприклад, спеціальна плівка. Її можна легко укласти прямо на крокви. Як це робиться можна побачити на відео.

    Встановлення обрешітки

    Монтується решетування останньої, але вона грає не останню роль.

    Без неї незручно переміщатися по даху, а покрівельний матеріал надмірно тисне на крокви.Крім того, вона дає можливість з’явитися повітряній подушці між покрівельним матеріалом та утепленням.

    Конструкція обрешітки і її крок залежать від того, який матеріал буде укладатися на покрівлю.

  • Решітчаста решетування укладається під шифер, черепицю або металочерепицю, профнастил. У випадку з металочерепицею відстань повинна складати 350 мм, а під шифер та профнастил — 400 мм;
  • Суцільна обрешітка використовується для м’яких типів покриття.

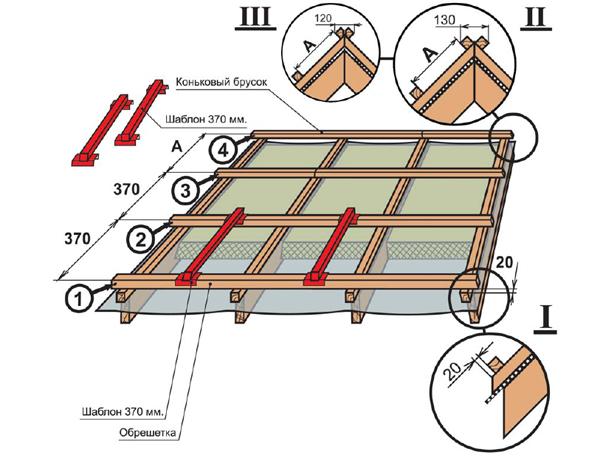

    • Встановлення обрешітки

    Роблять її з бруса або дошки, а якщо мова йде про м’якою — з фанери, листів ОСБ або тієї ж дошки. Укладають на брус розташований вздовж крокв, як це показано на фото і відео.

    Розрахунок площі даху

    Двосхилий дах найчастіше має просту форму, тому розрахувати її площа не складе особливої праці. А адже це вкрай важливо зробити точно, адже від знання площі залежить витрата матеріалів.

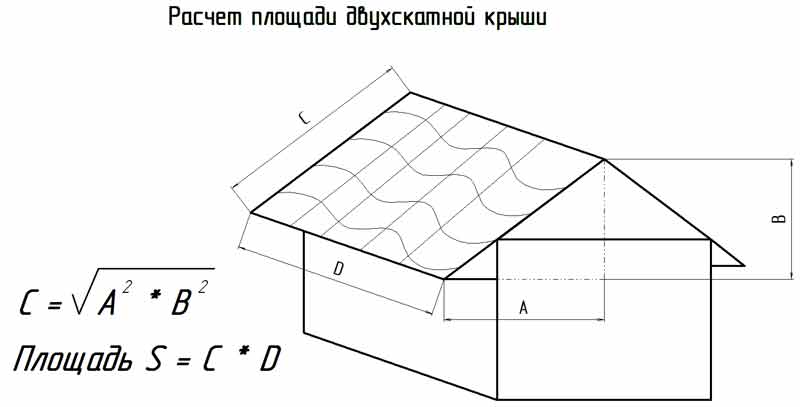

    Розрахунок площі даху

    Розраховуючи площу даху, для цього, щоб не морочитися не варто звертати увагу на параметри всіляких вентиляційних отворів, мансардних вікон або димоходів. Достатньо лише дізнатися висоту від перекриття стелі до конька і довжину конькового прогону. Ці параметри перемножуються. Якщо площа даху розділити на синус кута нахилу крокви, то можна дізнатися площа одного ската.

    Типові параметри

    Особливістю конструкції, якої відрізняється двосхилий дах, є те, що її можна розбити на окремі типові частини. Порахувавши площа кожного такого елемента, окремо і склавши всі разом можна отримати шукану величину кількості матеріалів.

    Оскільки дах робиться з нахилом, то потрібно знати його кут.

    Косинус кута потрібен для визначення точного показника площі майже всіх елементів.

    Типовими елементами є ноги крокв, формують основу ферм. Крім них присутні розкоси, підкоси, опори, прогони.

    Покрівельне покриття: вибір і установка

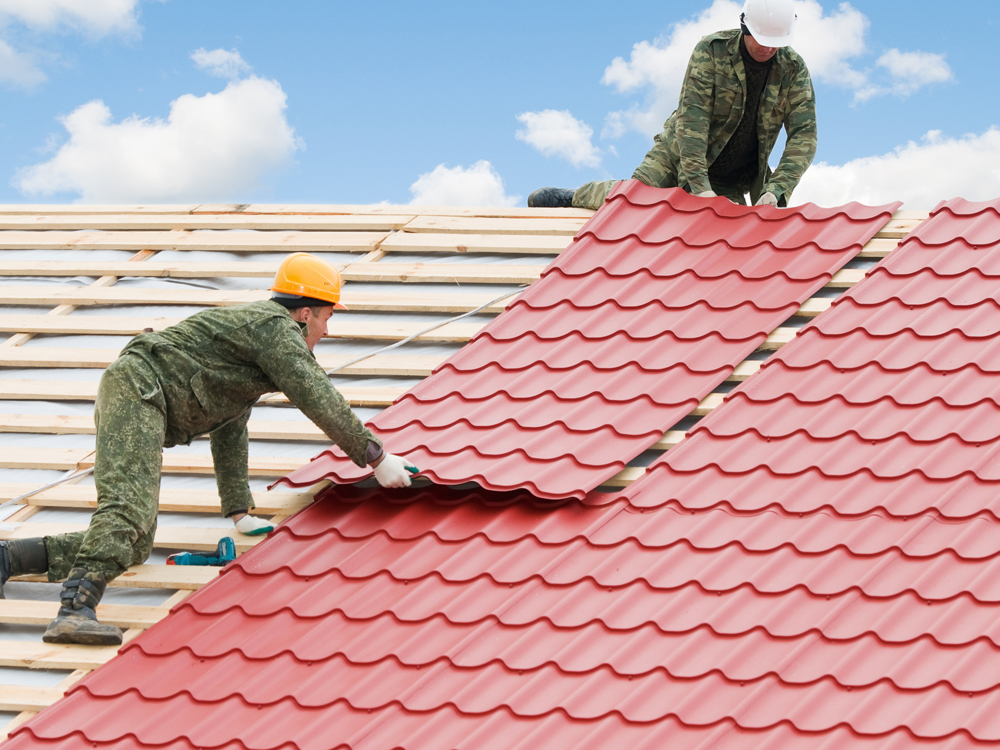

    Монтаж покрівлі з металочерепиці

    Монтаж покрівельного покриття є завершальним етапом робіт. Але йому передує вибір відповідного матеріалу. У наш час виробники пропонують величезний вибір покрівельних матеріалів, кожен з яких має свої плюси і мінуси. Вибір завжди за споживачем і залежить від його естетичних уподобань, грошових можливостей і клімату.

    • Натуральна черепиця. Це дуже гарний, традиційний, але разом з тим і дорогий матеріал. Її висока ціна компенсується дуже довгим терміном служби, якщо звичайно її спеціально не бити або ж на неї впливають вкрай несприятливі погодні умови;
    • Металеве покриття. Така покрівля також є досить традиційним рішенням. Сьогодні виробники пропонують безліч варіантів металевих листів для даху, що відрізняються не тільки міцністю, але і зовнішнім виглядом;
    • Дерев’яний дах. Дах з гонту або шпинделя безсумнівно має множин естетичних достоїнств. Але на досить дорога і без спеціальної обробки схильна до гниття;
    • Наливне покриття. Воно вважається досить недорогим і надійним. Відноситься до категорії м’яких покриттів. Недоліком є те, що його можна використовувати лише на дахах з не дуже крутими схилами.

    Монтаж кожного з видів матеріалів проводиться по-своєму і для них використовуються різні кріплення. Інформацію можна дізнатися з відео або у виробника. Після монтуються карнизні свеси.

    Кріплення деталей

    Вміння правильно закріпити найменші деталі є найважливішим у справі виготовлення даху своїми руками. Є кілька основних методів з’єднання та кріплення частин конструкції покрівлі.

    Так, пазові з’єднання використовують, скріплюючи діагональні частини. Якщо ж йдеться про з’єднанні перпендикулярних елементів, то воно годиться тільки для тих з них, де не так важлива міцність.

    Металеві куточки і пластини також досить популярні. Їх відрізняє хороша міцність. Але недоліком є небезпека того, що деякі шурупи вивернуться від навантажень. Для мінімізації ризиків застосовують комбінований метод кріплення.

    Вартість двосхилим даху

    Вартість сильно відрізнятися від того, чи робиться дах своїми руками або за допомогою майстрів. В останньому випадку вона вийде істотно дорожче і ціна може досягати декількох сотень тисяч. У першому випадку основні витрати підуть на матеріали.

    У загальну ціну конструкції входять:

    • Матеріали;
    • Установка мауерлата;
    • Установка кроквяної системи;
    • Установка гідроізоляції;
    • Встановлення обрешітки;
    • Монтаж покрівлі.

    Виконання будь-якого з цих елементів власноруч здешевлює будівництво.

    Обшивка фронтону

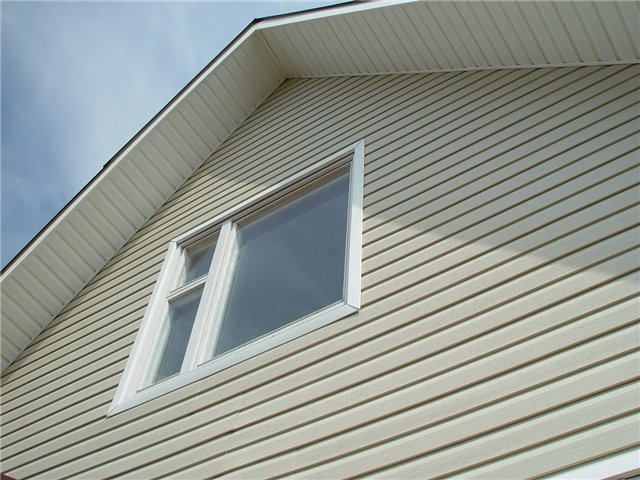

    Оздоблення сайдингом фронтону

    Фронтон є помітною частиною будинку. Тому для його обшивання прийнято використовувати привабливі матеріали. Це може бути дошка в тон даху, фанера або сайдинг. У разі дерев’яних будинків фронтон може вирізатися заздалегідь. Докладніше про це розказано на відео.
    Двосхилий дах завдяки простоті і доступності конструкції, що дозволяє її влаштувати в тому числі і своїми руками, стала по-справжньому універсальним рішенням. Знання окремих особливостей дозволить легко уникнути головних проблем при її зведенні.
