На сьогоднішній день за поширеністю відкатні ворота поступаються навстіж. Але це тільки тому, що в останніх нижчі вартість і дуже проста конструкція, що складається з двох стулок для відкривання і двох петель на кожну з них.

Щоб змонтувати відкатні ворота, необхідний комплект фурнітури, а це значні витрати, які можуть дозволити собі не всі.

Відкатні ворота своїми руками

Переваги відкатних воріт

Механізм відкатних воріт в своєму арсеналі має більше переваг, ніж недоліків.

Основними пріоритетами є:

  • Установка на об’єктах усіх видів.
  • Великий вибір розмірів, дизайну та кольорової гами.
  • Просторова економія. Для відкривання потрібно мінімум простору, тому їх можна встановлювати там, де щільна забудова.
  • Дуже зручні в експлуатації – легке відкривання/закривання, незалежно від того, встановлена на ньому автоматика чи ні.
  • Досить довговічний механізм, навіть якщо він обладнаний електроприводом.
  • Поперечні балки і верхня напрямна у них відсутні, що дає можливість проїзду будь-якого транспорту.

    • Механізм воріт своїми руками

    Принцип роботи механізму відкатних воріт

    Полотно воріт навішують на рейку на роликових каретках, які дають йому можливість переміщатися уздовж рейки. Ролики у верхній частині тримають стулку вертикально, рейок, що знаходиться внизу, є направляючою, приводячи ворота в рух.

    Кінцевий ролик як частина конструкції заїжджає на уловлювач, при цьому відбувається блокування механізму, і навантаження на каретки знижується.

    Каркас роблять з допомогою зварювання. Матеріалом служать труби, і головною вимогою до каркаса є правильна геометрія.

    Після цього ворота обшивають металом або профнастилом. Потім механізм обладнується електричним приводом. Для цього приварюють зубчасту рейку, на якій буде перебувати шестерня мотора.

    Наявність електроприводу може виключити врізання замку, так як навіть відсутність електроенергії не вплине на надійність утримання стулки.

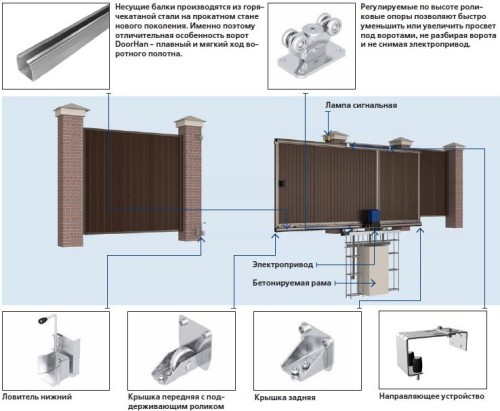

    Комплект фурнітури

    Механізм для відкатних воріт являє собою необхідні деталі, які, відповідаючи за різні функції, є єдиним комплектом, що забезпечує роботу всієї конструкції.

    Помилкою є думка, що для облаштування відкатних воріт необхідні тільки направляюча і ролики.

    Отже, основними складовими є:

    • ролики з підставою для кріплення, що складаються з двох візків;
    • балка (шина) – найбільша деталь. Її приварюють на трубу біля основи каркаса, встановлюючи всередині ролики, які підставою кріпляться до фундаменту. Завдяки цьому відбувається рух стулки, тобто вона є направляючою;
    • ролик верхній – притримує полотно горизонтально, не даючи йому розгойдуватися;
    • ролик кінцевий – знаходиться в торці балки, перешкоджає провисання відкриття стулки;
    • уловлювачі верхній і нижній – при закритті воріт «зустрічає» стулку і не дає їй провиснути;
    • заглушки – знаходяться на торцях рейки, захищаючи консоль від бруду, води і пилу;
    • електричний привід – механізм, що приводить ворота в дію;
    • зубчата рейка – передає рух з шестерні механізму на привід;
    • фотоелементи – необхідна деталь для будь-яких воріт, контролює безпеку шляхом виявлення перешкод при русі стулки. Її наявність є гарантією того, що в процесі відкривання воріт автомобіль не подряпається, а його господар не отримає травму;
    • пульт дистанційного керування – з його допомогою можливе функція відкривання дверей на відстані;

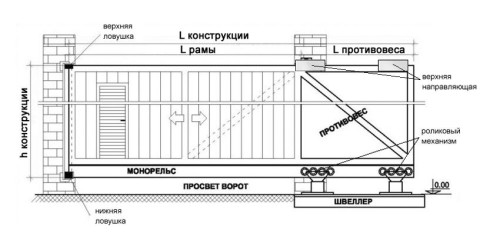

    Механізм відкатних воріт

    Механізм воріт своїми руками

    Зовсім недавно розроблені цілком нові, вдосконалені механізми відкатних воріт, без верхньої і нижньої направляючої.

    Вони не вимагають абсолютно ніякого догляду за собою, тоді як конструкції, які використовувалися раніше, потребували постійної очищення від бруду і змащенні підшипників і роликів.

    Перш ніж приступити до самостійної установки відкатних воріт, необхідно придбати фурнітуру в спеціалізованому магазині, адже вона потрібна для того, щоб виготовити механізм.

    Роботу починають з фундаменту.

    Фундамент для воріт

    Фундамент, який потрібно розташувати вздовж паркану, необхідно забетонувати на глибину не менше 1 м. Тому для початку потрібно зробити траншею шириною 40 см і довжиною, яка дорівнює половині довжини отвору майбутніх воріт.

    Металева частина фундаменту складається з швелера, рівного довжині фундаменту, до якого приварюють 8-10 ніжок з металу діаметром близько 15 мм. Цей швелер потрібно акуратно ніжками вниз укласти у вириту траншею і забетонувати.

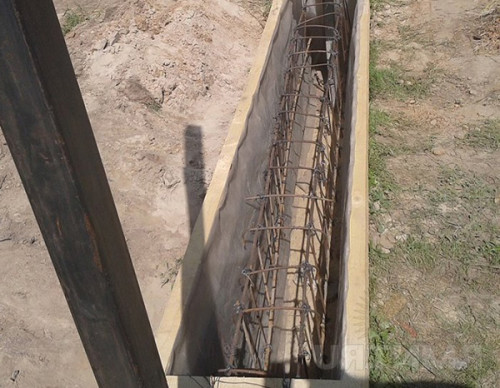

    Армування бетонного фундаменту

    Підготовка полотна

    За допомогою болгарки і металевої щітки очищаються металеві труби і спрямовуюча від слідів корозії і відкладень.

    Потім вони обробляються бензином або спеціальним розчинником, піддаються грунтовці і залишаються для висихання.

    Далі потрібно виготовити раму. Для цього за допомогою зварювання до напрямної, розташованої розрізом вниз, приварюють профільну трубу, на яку приварюються вертикальні стійки.

    Потім верхня труба заварюється. Після перевірки кутів косинцем приварюють противагу. В кінці роботи раму потрібно пофарбувати звичайною фарбою для зовнішніх робіт.

    Встановлення механізму

    Після того як фундамент вистоїться, можна встановлювати відкатні ворота. Для цього потрібно встановити на швелері роликові візки. Щоб зробити це максимально точно, роликові візки закріплюються на швелері боком.

    Далі роблять встановлення верхньої направляючої, потім виставляється полотно і прихоплюється зварюванням. Далі закріплюються верхні і нижні вловлювачі воріт, причому, якщо опорні стовпи виготовлені з металу, то вони кріпляться безпосередньо зварюванням до стовпа.

    Варто звернути увагу, що при роботі обов’язково потрібно використовувати будівельний рівень. В іншому випадку не уникнути перекосів, і такий механізм дуже швидко може зламатися.

    Після того як встановлені ворота, залишається тільки облаштувати автоматику і насолоджуватися комфортом, використовуючи нові якісні ворота.

    .
