Особливості вибору та монтажу – коробка настановна у гіпсокартон

Коробка розподілу – особливе пристрій, від своїх аналогів, які встановлюються в звичайних стінах, воно відрізняється. Головним чином тим, що має спеціальні вусики, завдяки яким і тримається в стіні.

Установочна коробка під гіпсокартон – особливості конструкції

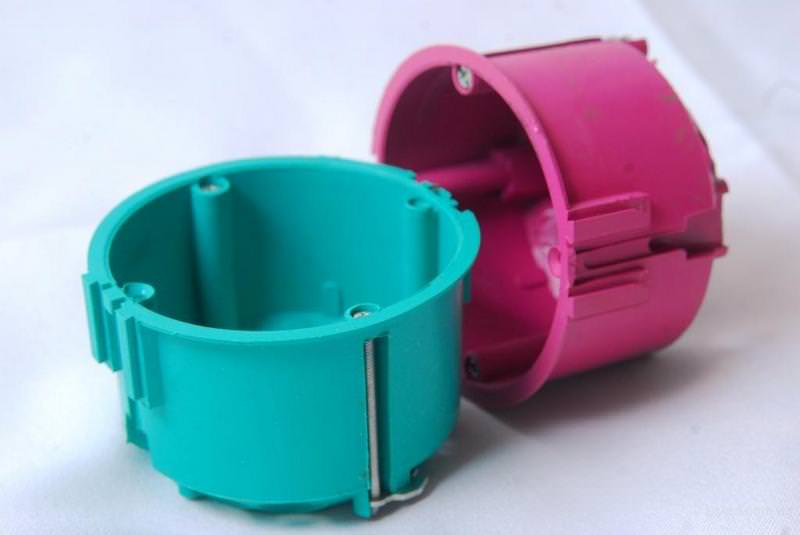

Коробкою називають спеціальний монтажний елемент, за формою повторює циліндр, порожній усередині. Він закріплюється всередині стіни для того, щоб у ньому розташувалися комунікації електромережі.

Особливості розподільної коробки:

• Всі распредкоробки забезпечені спеціальними вусиками – це їх відмінність – вусики кріпляться на шуруп і фіксуються в порожнині. Зсередини їх затискають. Вусики можуть бути пластмасові, металеві. Фахівці запевняють, що принципової різниці немає, з якого матеріалу вони виготовлені.
• А ось у чому відмінності є, так це в розмірах розподільної коробки. Цікаво, що вони відрізняються не тільки по глибині і діаметру. Сьогодні без особливих зусиль можна знайти настановні коробки, розраховані на розетки конкретної фірми і навіть на певні моделі розеток того або іншого бренду.
• Монтажні елементи для приладів повинні мати строго відповідність із заданими параметрами, інакше установка може пройти неправильно. А от спеціальна кришка для розподільної коробки іноді може мати погрішності в розмірах. В останньому випадку це не загрожує якимись дефектами.

Купуючи настановну коробку для гіпсокартону, одразу ж придбайте і встановлюється елемент. Це захистить від розбіжності параметрів.

Що таке спарені елементи монтажу

Сьогодні в магазині можна знайти двох – або трисекційну коробку для розетки для гіпсокартону. І якщо ви знайдете саме таку, це буде хорошим вибором – монтаж спрощується, це пристрій зручно в експлуатації.

Вибираючи такі вироби, стежте за тим, щоб пристрої вільно розміщувалися в спарених секціях, не заважали один одному. Коли ви вибираєте вимикачі і розетки, дивіться на параметри на розподільній коробці, де вказується відстань між центрами радіусів.

Що стосується матеріалу монтажної коробки для гіпсокартону, то згідно з правилами безпеки, рекомендується використовувати пристрої з самозатухаючої пластмаси. У випадку короткого замикання, вибуху не станеться.

Також рекомендуємо прочитати:Як зібрати короби на стелі правильно
Електричні каміни в гипсокартоне
Як зібрати короб з гіпсокартону в повітроводі
Як закрити дірку в гіпсокартону (відео)

Установочна коробка – монтаж

Фахівці завжди звертають увагу на те, що дотримання техніки безпеки – головна і незаперечна умова монтажу. Не підключайте електрика, поки не завершені всі роботи.

Інструкція з монтажу коробки для гіпсокартону:

• Спочатку в гипсокартоне робиться отвір для коробки, краще всього зробити це спеціальними коронками, підбираються вони за розміром монтажних елементів;
• Якщо спеціальних коронок немає отвір можна зробити і з допомогою дрилі і монтажного ножа;
• Краї отвору піддаються обов’язковій обробці – для цього використовується розчин шпаклівки і грунтовки, це збільшить міцність і надійність місця посадки;
• Потім ви берете викрутку та затискаєте кріплення, поки коробка не буде надійно закріплена в порожнині гіпсокартону;
• Завершуються монтажні роботи шпаклівкою стін.

Монтаж електропроводки під гіпсокартон в гофрованому шлангу

Щоб електропроводка мала додаткову ізоляцію, можна скористатися спеціальним гофрованим шлангом. Через це пристосування і простягаються кабелі або проводи.

Якщо з якихось причин кабель виходить з ладу, то при використанні гофрованого шланга електропроводку буде нескладно замінити.

З матеріалів вам знадобляться:

• розподільна коробка;
• гофрований шланг;
• кабель;
• кліпси для кріплення шлангу;
• перфоратор зі свердлом;
• дюбель-цвяхи (потрібні для монтажу кліпс).

Перед монтажем оцініть, як розташовуються в приміщенні споживачі електроенергії. Грунтуючись на цій інформації, розробіть конфігурацію проводки.

Коли ви повністю визначили розташування споживачів електричної енергії, розмітили траси електропроводки, кабель потрібно пропустити через гофру. Діаметр гофри залежить від товщини кабелю, що прокладається.

Після цього гофру з проведеним кабелем потрібно прикріпити до стіни за профільним каркасом. Для цього в стіні ви робите отвори, відстань між ними становитиме не більше 40 див.

Тут на поверхні стіни прикріплюються кліпси дюбель-цвяхами. Шланг монтується на кліпси, що виключає його провисання.

Монтаж настановної коробки у гіпсокартон (відео)

Установка розподільних коробок на стелі

Тільки після встановлення металопрофілів для каркаса можна здійснювати розведення електропроводки, яка опиниться під обшивкою гіпсокартону.

Далі процес відбувається так:

• Розмітка місць під монтажні коробки. Там будуть розміщуватися елементи електросистеми.
• Якщо стеля закривається, розводка між установочними коробками прокладається саме по стелі. Принаймні, так радять робити фахівці.
• Якщо розводка робиться по стінах, проводити її потрібно на рівні 20, можна – 15 см від стельової поверхні. Там і встановлюються розподільчі коробки.
• Пропускати кабель в гофру потрібно, починаючи від распредкоробок. Прокладається він вертикально, по напрямку до вимикачів, розеток і світильників.

По закінченню розводки електропроводки в гофре можна монтувати листи гіпсокартону. Це надійний і безпечний спосіб монтажу електропроводки.

Як підключити дроти в розподільній коробці

Процес підключення проводів вимагає уважності та обережності. Якщо немає написів, кожен кабель проводиться окремо. Щоб це зробити, він зачищається від жил, замикаються два його проводу. В цей час на іншому кінці перевіряються проводу на наявність замикання.

Безумовно, всі ці перевірки проводяться з упевненістю, що кабель не знаходиться під напругою.

Далі дієте так:

• Знімаєте ізоляцію, визначаєте фазний провід (зазвичай він коричневий або червоний, але і інші кольори не виключені);
• Нульовий проводок буде синім або зеленим;
• Заземлення буде білого кольору;
• Фаза практично завжди з’єднується разом (якщо це не вимикач з поділом);
• Нулі зводяться в одну скрутку, якщо це не вимикач або світильник;
• Заземлення підключається разом, фаза на світильнику, розетки та вимикачі з’єднується з фазою харчування.

Якщо в кімнаті чимало світильників і розеток, краще для них створити різні розподільні коробки. У такому варіанті харчування буде приходити в одну коробку, а з неї, вже перемичкою, в іншу.

Коли вся схема в коробці перевірена, зварюються скрутки, ізолюються і дуже компактно вкладаються в коробці, і вона закривається кришкою.

Розподільну коробку не так складно встановити в гипсокартоне, головне, вибрати правильну за розмірами коробку, щоб збігалися всі елементи. Якщо є можливість вибрати коробку по моделі розетки, так і зробите, це буде простіше з монтажу.
