Ролетні ворота призначені для огородження промислових об’єктів, складів, робочих зон. Їх іноді встановлюють у гаражах, великих магазинах. Завдяки своїй універсальності та функціональності, вони дуже популярні.

Рольворота для гаража

Характеристики ролетних воріт

Основним елементом ролетних гаражних воріт є алюмінієві ламелі, які скручуються в короб. Він розташований у верхній частині конструкції. Полотно збирають з ламелей, з’єднаних шарнірними кріпленнями.

Функціонують ворота по напрямних, які закріплені з двох сторін отвору.

Монтаж можна зробити з зовнішньої або внутрішньої сторони в отвір розмірами: площа більше 21х2, ширина більше 7м.

Основним матеріалом для виготовлення ролетних воріт є алюміній, завдяки якому досягається стійкість механізму до корозії, атмосферних опадів, перепадів температури. Внаслідок цього ворота надійні і міцні.

По властивості відкриття і закриття всі конструкції можна поділити на автоматизовані і неавтоматизовані.

Автоматизовані функціонують з допомогою пульта управління. Дуже зручно відкривати і закривати гараж, не виходячи з автомобіля. А якщо ворота стоять на промислових складах, де розміри полотна дуже великі і важкі, автоматизовані механізми роблять непотрібною фізичну роботу.

Неавтоматизовані ворота треба відкривати і закривати вручну. Це не складно у випадку, якщо розміри не великі або відкривати їх доводиться нечасто.

Переваги і недоліки

Можна виділити такі переваги:

  • Немає необхідності в додатковому просторі, так як ворота відкриваються вгору. Ідеально підійдуть для об’єктів, де невелика територія перед гаражем або заїзд в гараж відбувається з тротуару.
  • Легкість у відкритті при великій кількості снігу біля воріт.
  • Зручно встановлювати в гаражах, де низька стеля.
  • Стійкість воріт при вітрових навантаженнях.
  • Автоматичні ворота мають електропривод, що дозволяє користуватися ними з допомогою пульта управління.
  • Різноманітність колірної гамі дозволяє підібрати ролетні ворота на будь-який смак.
  • Безпека в експлуатації.
  • Демократична ціна.

    • Недоліки:

  • Погано зберігають тепло в приміщенні.
  • У полотні немає можливості зробити хвіртку.
  • Не досить добре працюють при зледенінні.

    • Замок на ролетні ворота

    З функцією закриваючого механізму цілком нормально справляється привід. Але все-таки він дозволяє трохи підняти полотно, приблизно на 3-7 див. Для більшої безпеки і для збільшення стійкості до злому встановлюють особливий кінцевий профіль з циліндром і бічними ригелями. На такий замок і закривають гараж, якщо господарі відсутні довго. Також в обов’язковому порядку їм оснащують ворота без електроприводу і з врівноважують пружинами.

    Якщо відсутня електроенергія

    При відсутності світла привід блокує вал і ворота відкрити неможливо. Також може вийти з ладу трансмісія або двигун. У цьому випадку з допомогою аварійного розчіплювача можна відкрити ворота з пружинним механізмом. Керувати аварійним розчеплювачем можна тягою зсередини, а зовні він керується ключем. Можна сказати, що це нейтральна передача, яка дозволяє відключати двигун від валу і піднімати полотно вручну.

    Пристрій, в якому відсутні пружини необхідно оснастити електроприводом з можливістю обертання комірчиком. Механізм відкриття/закриття вороткового редуктора становить 40-60 циклів. Слід зауважити, що в такому випадку можлива лише внутрішня установка короба. Відкрити ворота вручну можливо буде тільки з внутрішньої сторони. А це означає, що потрібна хвіртка або двері, яка буде з’єднувати гараж з будинком.

    Підготовка отвору

    Спочатку потрібно вибрати тип монтажу. Може бути накладної на отвір або вбудований. Далі потрібно визначитися з конструктивними характеристиками воріт для їх установки в проріз.

    Вимоги для отвору:

    • Поверхня повинна бути рівною, без виступів і тріщин всередині або навколо отвору.
    • Після перевірки рівнем відхилення поверхні може бути не більше 5 мм
    • Отвір потрібно очистити від елементів системи вентиляції, електропроводки, трубопроводів.

    Розміри отвору

    Якщо є накладна установка, виміряти розмір отвору потрібно з тієї сторони, на яку буде встановлюватися полотно. Вимірюйте наступним чином:

    • Спочатку виміряйте отвір у трьох точках. Найбільший розмір беремо за показник.
    • Потім виміряйте висоту в трьох точках і візьміть за базу найбільший розмір.
    • Вимірюйте бічні пристенки, щоб вистачило відстані для встановлення напрямних.
    • Виміряйте відстань над прорізом, щоб вистачило для установки короби.

    Якщо планується вбудований монтаж, робимо наступним чином:

    • Спочатку виміряйте ширину отвору усередині в трьох точках. Найменший розмір беремо за показник.
    • Точно так і з висотою.

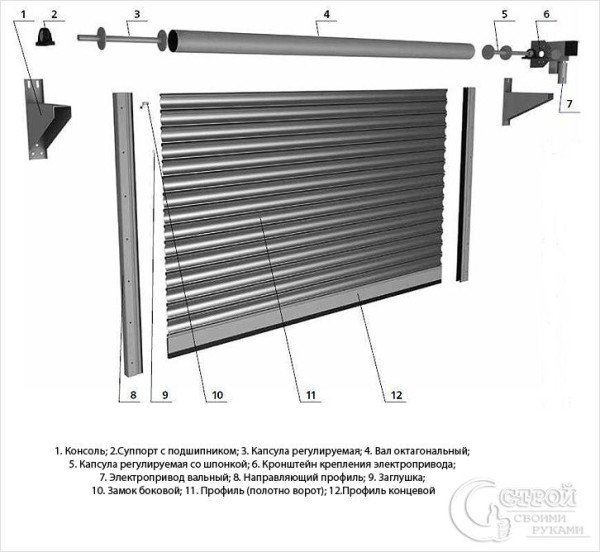

    Комплектуючі для рольворот

    Комплектуючі

    Рольворота для гаража включають в себе такі комплектуючі:

  • Направляючі;
  • Короб;
  • Алюмінієві ламелі;
  • Кріплення, заглушки, метизи.

    • Кожен елемент потрібен для нормального функціонування воріт. Напрямні задають траєкторію руху при відкритті і закритті механізму. Короб закриває привід і полотно, яке згортається при закритті. Він включає в себе верхній, задній і бічні кришки і октогональный вал.

    Полотно включає в себе алюмінієві профілі:

    • Роликові прокатки;
    • Екструдовані профілі.

    Роликові прокатки складаються з алюмінієвої стрічки, яка покрита двома шарами лаку. Вони заповнюються або м’яким або твердим пінним наповнювачем.

    Завдяки оглядовим профілів з прозорими вставками є можливість потрапляння денного світла в приміщення. Завдяки вентиляційним профілів відбувається додатковий повітрообмін.

    Екструдовані профілі включають в себе алюмінієві зливки, які зроблені шляхом видавлювання з цілісного полотна.

    Під установку замка використовують кінцеві профілі. Є також ригельні профілі, у яких замок розміщений з зовнішньої або внутрішньої сторони приміщення.

    Завдяки концевому захоплення конструкція стійка до поривів вітру.

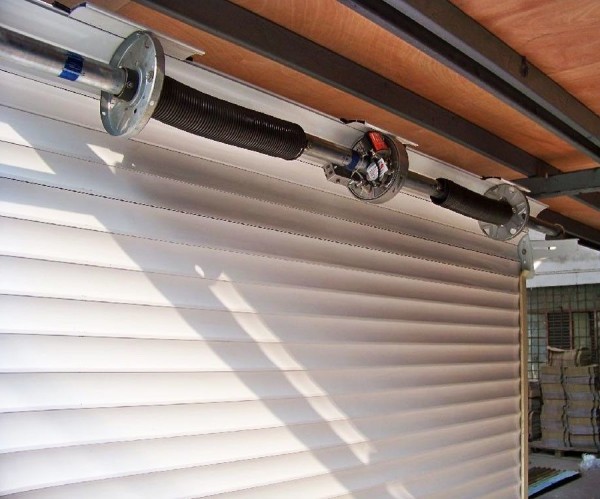

    Привід ролетних воріт

    Установка конструкції

    Ролетні ворота можна встановити своїми руками, керуючись інструкціями.

    Перш за все, перевірте, чи готовий ваш отвір до встановлення: вертикальне/горизонтальне правильність поверхні (допускається відхилення до 5 мм на 1 м), має бути зроблений підвід для електропривода.

    Перевірте комплектуючі воріт і починайте монтаж.

    Крок№1 Підготуйте до встановлення напрямні:

  • Розмітьте майбутні отвори;
  • Просвердлите дві стінки для кріплення по мітках, які ви зробили;
  • Просвердлите отвори лицьового боку для заглушок.

    • Крок№2 Підготуйте короб до встановлення:

  • Відкрутивши саморізи, зніміть передню кришку;
  • Намітьте і просвердлите отвори в задній кришці для підведення електрики і кріплення короба.

    • Крок№3 Закріпіть напрямні в пази бічних кришок.

    Крок№4 Зберіть каркас, з’єднавши короб з напрямними шини.

    Крок №5 Приставте каркас до отвору і перевірте вертикальність рівнем.

    Крок№6 Просвердлите отвори для дюбелів, де будуть напрямні і закріпіть каркас.

    Крок№7 Розпакуйте полотно.

    Крок№8 Вставте ригелі у верхній профіль і закріпіть осі в настановні отвори кілець. Зведіть кільця до упору. Потім зафіксуйте їх положення, закрутивши саморізи в вал до упору.

    Крок№9 Закріпіть максимально верхнє/нижнє положення полотна (регуляторами кінцевого вимикача).

    Крок№10 Верхнє положення регулюйте, залишивши одну ламель в прорізі.

    Крок№11 Виконайте електропідключення.

    Крок№12 Передню кришку встановіть на короб і закріпіть саморізами.

    Крок№13 Закрийте заглушками технологічні отвори і видаліть захисну плівку з конструкції.

    Ролетні ворота зручні в експлуатації, дуже функціональні і довговічні. Їх дуже просто встановити їх своїми руками, маючи всі рекомендації та комплектуючі під рукою.
