Противники керамічної плитки часто стверджують, що таке підлогове покриття завжди холодне. Може, в якійсь мірі вони праві, але сьогодні існує рішення цієї проблеми: потрібно укласти тепла підлога під плитку та ходити із задоволенням босоніж по підлозі. Даний варіант теплої підлоги в результаті ще й вигідний, тому що керамічна плитка володіє низьким тепловим опором і підлогу прогрівається досить швидко. До того ж плитка має ще одна істотна перевага: накопичуючи тепло, вона добре його зберігає. Крім того, плитка не пошкоджується від постійного нагрівання і мало чутлива до перепадів температур.

Зміст

  • Тепла підлога під плитку: різновиди
    • Водяна тепла підлога
    • Електрична тепла підлога
  • Монтаж теплої підлоги під плитку
  • Укладання теплої підлоги під плитку: відео — інструкція

    • ? Тепла підлога під плитку: різновиди

    Оскільки керамічна плитка володіє відмінною теплопровідністю, під неї можна встановлювати будь-який вид теплої підлоги:

    • водяний,
    • електричний,
    • інфрачервоний, який підходить під будь-яке покриття.

    Багато воліють водяна тепла підлога під плитку, інші вважають, що найбільш комфортною системою обігріву приміщення є електрична тепла підлога під плитку, треті ж вибирають тонкий плівкова інфрачервона тепла підлога під плитку. Розглянемо кожен з них.

    ? Водяна тепла підлога

    Принцип роботи водяних теплих підлог простий: підлоги нагріваються від протікає металопластикових трубах гарячої води. Труби підключаються або до теплоцентралі, або до автономної системи опалення (бойлера). При цьому не можна не відзначити відносну дешевизну (порівняно з електричним теплою підлогою) монтажу та експлуатації підлоги. Існує, однак, прикре обмеження: в багатоповерхових старих будинках установка водяної теплої підлоги неможлива, оскільки перекриття не передбачені для підвищених навантажень і можуть не витримати їх.

    Пристрій водяної підлоги під плитку

    Основні операції з монтажу водяної підлоги під плитку:

    • укладання фольгованого матеріалу на підготовлений підлогу (щоб тепло не йшло вниз);
    • укладання арматурної сітки для закріплення труб хомутами;
    • установка системи з металопластикових або пластикових труб у вигляді спіралі чи змійки;
    • заливка цементно-піщаної стяжки;
    • після повного висихання стяжки – нанесення плиткового клею та укладання плитки.

    ? Електричний тепла підлога

    Електрична система обігріву підлоги використовується найчастіше як додаток до центральною або індивідуальною системою опалення.

    Варіантів електричної теплої підлоги під плитку може бути кілька:

    • кабельні;
    • у вигляді матів;
    • плівкові.

    Кабельний тепла підлога. Тут гріючий елемент – екранований 2-жильний кабель, товщина якого – до 8 мм. Протікає по кабелю електроенергія перетворюється в теплову.

    Схема кабельного теплої підлоги під плитку

    Даний тепла підлога укладається під бетонну стяжку, товщина якої – 3-6 див. Потім по верху укладається плитка. Крок монтажу – 8-25 див. Основною перевагою кабельного теплої підлоги є простота монтажу і швидке прогрівання плиткової підлоги.

    Тепла підлога у вигляді матовиспользуется частіше всього в тих випадках, коли підлога не планується заливати бетонною стяжкою.

    Схема теплої підлоги під плитку з використанням нагрівального мату

    Він являє собою армовані сітки на клейовій основі, до яких прикріплений тонкий нагрівальний кабель. Установка теплої підлоги під плитку в такому варіанті має велику перевагу: немає необхідності заливки бетонної стяжки. Мат товщиною не більше 3 мм з нагрівальним кабелем розкочується на необхідну площу, потім наноситься розчин плиткового клею і укладається плитка.

    Плівкова інфрачервона тепла підлога являє собою тонку ізоляційну полімерну плівку, що складається з декількох модулів розміром 50х50 см. Кожен модуль включає в себе безліч смужок нагрівальних елементів, до яких подається електроенергія. Такий теплий підлога не випромінює електромагнітні хвилі.

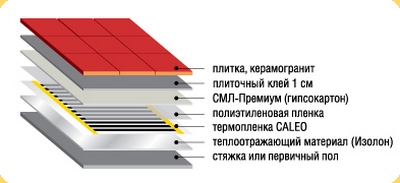

    Схема плівкового теплої підлоги під плитку

    Перевагою теплої підлоги плівкового типу є його тонкість (приблизно 0,33 мм), невисоке споживання електроенергії і те, що його укладання можлива не тільки під керамічну плитку, але і під інші підлогові покриття – ламінат, паркет, дерев’яний, корковий підлогу.

    Ми розглянули три варіанти електричного теплого статі, а якій вибрати тепла підлога під плитку – фото різних видів розміщені в нашій статті – вирішувати вам.

    ? Монтаж теплої підлоги під плитку

    Якщо було прийнято рішення про встановлення теплої підлоги під плитку, то найбільш простим, зручним і надійним способом монтажу в даний час вважається встановлення нагрівальних матів. Вони, по суті, являють собою той же обігрівальний кабель, тільки більш тонкий і закріплений на армованої сітки. Завдяки цьому, мати можна укладати безпосередньо в плитковий клей, а сітка, на якій закріплений кабель, виконує заодно функцію арматури. Мати, як правило, мають товщину 3 мм, тому висота покриття підлоги після того, як була проведена укладання теплої підлоги під плитку, практично не збільшується.

    Нижче ми описуємо монтаж теплої підлоги під плитку на прикладі електричних нагрівальних матів.

    1. Складаємо схему площі, що обігрівається.

    Відзначаємо місця, які будуть зайняті меблями і технікою – плівку на них не будемо встановлювати. По-перше, в цілях економії, а по-друге – це може вивести з ладу всю систему. Визначаємо також місця розташування терморегулятора системи і датчика температури.

    2. Прорубаем штробу в стіні і на підлозі.

    Штроба (2х2см) буде потрібна для укладання в неї з’єднувального кабелю теплої підлоги і гофротрубки з кабелем датчика температури, що підключається до терморегулятора.

    Прорубается штроба в стіні і на підлозі

    Якщо терморегулятор буде вбудованим, то необхідно підготувати також отвір під монтажний короб.

    3. Готуємо бетонну основу підлоги.

    Бетонну основу підлоги повинна бути рівною і чистою. Усуваємо перепади, нерівності, видаляємо сміття, тому що якщо не зробити цього, в процесі експлуатації можливий повний вихід з ладу теплої підлоги.

    4. Встановлюємо температурний датчик.

    Поміщаємо кабель температурного датчика в гофровану трубку ( 1,5 см). Заглушену з одного боку гофротрубку укладаємо в паз.

    Встановлення температурного датчика

    Датчик встановлюємо між витками кабелю. Вигин гофрованої трубки у стіни не повинен перевищувати 6 див.

    5. Укладаємо нагрівальний мат.

    Укладаючи мат на поверхні підлоги, треба пам’ятати, що витки кабелю не повинні перетинатися, тепла підлога не укладається під сантехніку, меблі і велику побутову техніку. Щоб повернути смугу мата, розрізаємо армуючу сітку, а сам кабель не чіпаємо: він повинен залишатися цілим, різати його не можна.

    Укладання нагрівального мату

    6. Фіксуємо конструкцію.

    Якщо потрібно, армувальну сітку допускається клеїти до основи підлоги. Під час укладання плитки це дозволить запобігти зсув смуг кабелю. Фіксувати смуги можна і за допомогою скоб, цвяхів, інших кріпильних деталей, але закріплювати потрібно тільки армуючу сітку, кабель закріплювати таким кріпленням не можна.

    7. Перевіряємо працездатність системи.

    Зібравши конструкцію, заміряємо опір нагрівального мату.

    Перевірка опору системи

    Максимальне відхилення опору щодо зазначеного на муфті не може бути більше 10%.

    8. Наносимо шар плиткового клею.

    Перед укладанням плитки наносимо шар плиткового клею на нагрівальний мат таким чином, щоб і гріючий кабель, і сполучна муфта були закриті повністю плитковим клеєм.

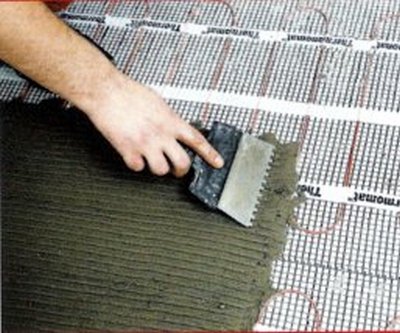

    На нагрівальний мат наноситься шар плиткового клею

    Конструкція знайде при цьому додаткову жорсткість. Можна використовувати вирівнюючий розчин замість плиткового клею.

    9. Перевіряємо повторно цілісність системи.

    Після того, як нанесли клей, заміряємо повторно омічний опір мата.

    10. Укладаємо плитку.

    На висохлий шар клейового розчину укладаємо керамічну плитку.

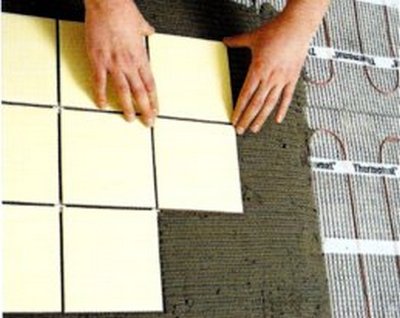

    Укладання керамічної плитки на клейовий розчин

    Експлуатувати пів на повну потужність можна буде тільки після повного затвердіння плиткового клею – не раніше, ніж через 20 днів.

    11. Підключаємо до електричної мережі.

    Як і всі теплі підлоги, нагрівальні мати підключають до електромережі через терморегулятор.

    Підключення теплої підлоги до електромережі

    Вибираючи терморегулятор, необхідно звернути увагу на те, щоб його максимально допустиме навантаження перевищувала потужність монтованої теплої підлоги.

    Важливо! Для склеювання плитки та її затирання необхідно купувати гнучкі суміші, придатні для подогревающихся підлоги.

    Підключений до електромережі підлогу прогріється до встановленої температури приблизно через добу.

    ? Укладання теплої підлоги під плитку: відео — інструкція

    У даному відеоролику наочно роз’яснюється, як правильно встановити тепла підлога під плитку.

    Той, хто прочитав цю статтю, швидше за все, черпає інформацію з цього питання, щоб встановити у себе вдома тепла підлога під плитку — відгуки про який самі позитивні, а часом навіть захоплені. Успіхів і удачі вам в реалізації ваших задумів!
