Як зробити установку розетки у гіпсокартон

Як зробити установку розетки у гіпсокартонЯк правило, установка розеток у гіпсокартон – це завершальний етап у виробничих роботах.

Початок робіт

Як зробити установку розетки у гіпсокартон

Спочатку потрібно провести дроти. Роблять це задовго до того, як обшивають стіну гіпсокартоном.

Монтаж проводки відбувається наступним чином:

  • Спочатку з металевого профілю збирають каркас, після чого його потрібно закріпити на несучій стіні. Всі нижні і верхні частини каркаса потрібно жорстко зафіксувати на підлозі та стелі.
  • За умови, якщо потрібно зробити перегородку, то каркас обшивається гіпсокартоном тільки з одного боку.
  • Після цього потрібно зробити схему електропроводки. На ній відзначаються ті місця, де будуть проходити дроти. Точками відзначають одне з місця розташування вимикачів.
  • Дрилем проробляються отвори для того, щоб прокласти кабель. Це роблять у вертикальному профілі каркаса.
  • Всі дроти, які використовуються для вимикачів, потрібно укласти в гофротруби з металу і протягнути крізь отвори, зроблені в каркасі.
  • Щоб підвести струм до розеток, потрібно скористатися трижильним кабелем з подвійною ізоляцією.

Щоб підвищити надійність конструкції, потрібно усередині стіни з гіпсокартону закріпити кабелі до каркаса. Роблять це за допомогою відрізків дроту з міді на тому місці, де повинен бути прокладений кабель.

Місце для розетки

Щоб вибрати для розетки місце, необхідно знати правила встановлення та будівельні норми, так і цільове призначення розетки. Тому монтаж і установка розетки і вимикачі на гіпсокартон роблять тільки в тих місцях, де це дійсно зручно.

Також рекомендуємо прочитати:Встановлення гіпсокартону
Як закрити отвір під розетку у гіпсокартон
Які розетки краще робити на гіпсокартон
Як позбутися від мотлоху і почати жити

Загальноприйняті європейські стандарти рекомендують наступні розміри:

  • 90 см – висота вимикача;
  • 30 см – висота від підлоги до розетки.

Звичайно, найчастіше розетки розміщувати в гипсокартоне з такими розмірами дуже зручно, але іноді зустрічаються і нестандартні ситуації, що вимагають переглянути дане питання.

Наприклад, монтаж і установка на кухні розетки на гіпсокартон зазвичай відбувається над стільницею. Це потрібно для того, щоб була можливість зайвий раз не нагинатися і швидко вимикати і вмикати побутові прилади.

Також може виникнути й інша ситуація. Наприклад, установка розетки за акваріум. У цьому випадку розетку розміщують набагато вище підлоги, щоб дроти під ногами не плуталися.

Монтаж розеток

Рекомендуємо переглянути відео-інструкцію:

Отвір для розетки

Як зробити установку розетки у гіпсокартон

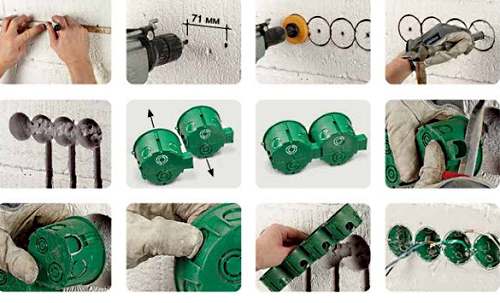

Спочатку робимо отвір у гипсокартоновой стіні. У нього ми будемо ставити спеціальний підрозетники, на якому надалі закріпиться сама розетка.

Зробити отвір в стіні потрібно так:

  • На схемі потрібно відшукати місця, де буде зроблена установка майбутніх розеток на гіпсокартон. Рулеткою відміряють потрібну відстань від підлоги і відзначається точка на стіні.
  • За допомогою будівельного рівня потрібно розмітити майбутні отвори, де будуть знаходитися розетки для стіни з гіпсокартону. Досить відзначити їх хрестиком.

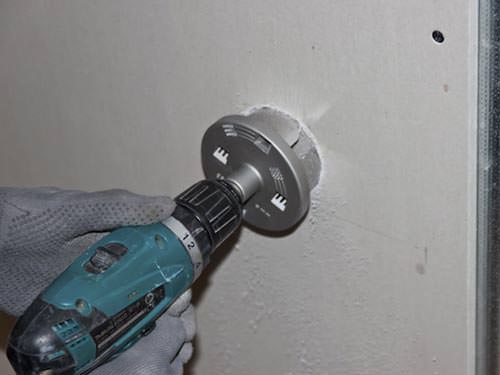

  • Отвори робимо за допомогою звичайної дрилі, на яку потрібно поставити насадку-фрезу.
  • Після того, як вістря фрези було поставлено в центр, робимо отвір.

Якщо потрібна установка безлічі розеток на гіпсокартон виключно тільки в одному місці, то розмітку роблять строго до того моменту, як буде просвердлено перше отвір.

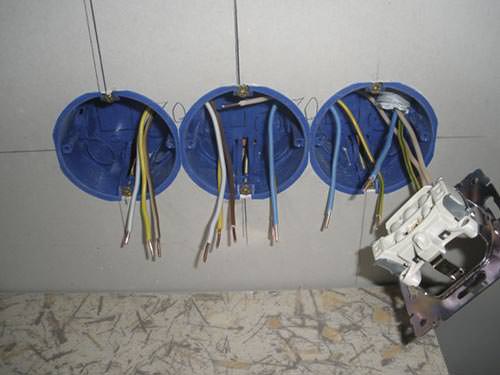

Встановлюємо підрозетник

Тепер, щоб розетка встановилася під гіпсокартон, що необхідно зробити підрозетники.

Підрозетник монтують таким чином:

  • Перед тим, як розетка поставлена під гіпсокартон, днище підрозетника прорізають отвір, який буде під проводку. У ньому необхідно протягнути дріт, при цьому невеликий запас потрібно залишити зовні.
  • У зроблений отвір вставляється підрозетники. Він не повинен пережимати електропроводку.
  • Потрібно скористатися будівельним рівнем і перевірити, чи правильно був закріплений підрозетники.

Варто запам’ятати, що пластикова коробка повинна бути глибиною близько 45 мм. Інакше установка розеток під неї на гіпсокартон не вийде.

Як розетка підключається

Як зробити установку розетки у гіпсокартон

Перед тим, як кріпити розетки, необхідно встановити, чи відсутні на проводах напруга. Для цього можна взяти індикаторну викрутку.

Як підключати розетки:

  • Розетку потрібно розібрати і зняти з неї всі частини, що складаються з пластика.
  • У клемної частини розетки відвертаються гвинти. У них вставляють і фіксують дроти.
  • Тепер має відбутися установка розетки в підрозетники на гіпсокартон. Кріплять розетки для гіпсокартону стін за допомогою спеціальних розпірних «лапок».
  • Після цього обов’язково потрібно перевірити, чи надійно закріплені з клемної частиною проводу.
  • На рамку накладають розетки і надягають на них захисну кришку. Гвинт потрібно затягнути, скориставшись викруткою.

Принцип установки розетки у гіпсокартон (відео)
