Обв’язка твердопаливного котла: як підключити систему, схема роботи з різною циркуляцією

Опалення особистих будинків викликає все більше інтересу серед мешканців приватного сектору не тільки селищ, але і навіть великих міст. Ціна на енергоносії постійно підвищується, а економічна криза змушує власників будинків замислюватися про ефективність способів опалення власних споруд.

Ця стаття призначена для тих, хто хоче розібратися в самих різноманітних способах опалення житлових будинків і при виборі власної системи врахувати всі за і проти кожної з них.

Як підключити твердопаливний котел

Зміст статті

  • Як підключити твердопаливний котел
    • Схема роботи системи з природною циркуляцією
    • Схема роботи системи з примусовою циркуляцією
  • Як зробити обв’язку більш дешевої
  • Як підключити два котла
  • Обв’язка твердопаливного котла з теплоаккумулятором
  • Обв’язка котла з теплоаккумулятором
  • Обв’язка з буферною ємністю
  • Підключення котлів з різними джерелами енергії
  • Особливості підключення аварійних систем

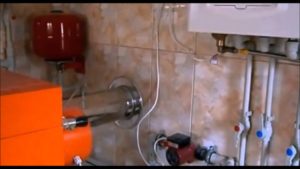

Обвязка твердопаливного котла: як підключити систему, схема роботи з різною циркуляцієюОбв’язка твердопаливного котла опалення, схема якого досить складна для новачка, передбачає ознайомлення з оглядом енергоносіїв, які присутні сьогодні на ринку та систем опалення, що працюють на них.

  • Природний газ-один з найбільш розповсюджених енергоносіїв в газифікованою частині країни. До переваг варто віднести можливість створити автоматичну систему опалення, яка б не потребувала в людському участю;
  • Електроенергія, не менш поширений спосіб опалення, але вимагає досить потужного вводу електроживлення до будинку, бажано трифазного. А ця умова не завжди забезпечується особливо в сільській місцевості;
  • Вугілля, дрова та інше паливо для твердопаливних котлів, що вимагає досить частого присутності людини і погано піддається автоматизації. Автоматизація опалення досить дорога;
  • Сонце, вітер, геотермальні джерела на сьогоднішній день є частіше екзотичними джерелами енергії і доступні тільки заможним верствам населення.

Якщо говорити про способи циркуляції теплоносія, то їх всього два:

  • Примусова циркуляція;
  • Природна циркуляція.

Як підключити твердопаливний котел до системи опалення? Кожен з цих способів має свої переваги і недоліки. Щоб вибрати один з них необхідно ретельно зважити можливості їх застосування в тих чи інших ситуаціях. Давайте уважно розглянемо кожен з них.

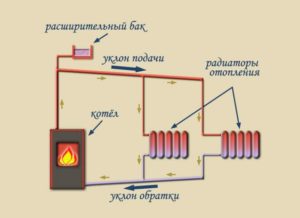

Схема роботи системи з природною циркуляцією

Обвязка твердопаливного котла: як підключити систему, схема роботи з різною циркуляцієюНайбільш простий спосіб побудови способів опалення, обв’язку котла мінімальна. До переваг можна віднести:

  • Робота без застосування електричних насосів. Тобто, навіть при повному вимиканні електроенергії система буде обігрівати приміщення.
  • Невелика вартість обладнання.
  • Простота налагодження та обслуговування.
  • До недоліків монтажу твердопаливних котлів варто віднести:

  • Маленький коефіцієнт корисної дії і відповідно перевитрата палива.
  • Неможливість управління процесом горіння і циркуляції, опалення працює в ручному режимі управління.
  • Схема роботи системи з примусовою циркуляцією

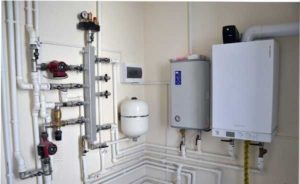

    Обвязка твердопаливного котла: як підключити систему, схема роботи з різною циркуляцієюВикористовуються насоси, для прокачування теплоносія по трубах. Обв’язка такої системи набагато складніше і дорожче. До переваг системи відносять:

    • Високий ККД;
    • Регулювання температури теплоносія;
    • Можливість застосування автоматики;
    • Можливість застосування аварійних та протипожежних систем.

    До недоліків таких систем варто віднести:

    • Неможливість роботи без електроенергії;
    • Висока вартість обладнання.

    Увага: аварійне вимкнення електрики може призвести до перегріву устаткування і виходу його з ладу. Тому необхідний резервне джерело живлення.

    Видів теплоносіїв не так вже й багато. Найбільш звичним є звичайна вода. Але при нагріванні в трубах утворюється накип, а якщо її час від часу зливати, то іржа.

    Більш дорогим є використання в якості теплоносія натурального або мінерального масла, такого, як веретенне. Але цей спосіб досить дорогий, хоча і більш ефективним.

    Як зробити обв’язку більш дешевої

    Обвязка твердопаливного котла: як підключити систему, схема роботи з різною циркуляцієюЯк обв’язати твердопаливний котел при закритій системі? Обв’язкою котла називають набір різноманітних елементів, що забезпечують надійне та безперебійне функціонування котла і доставку теплоносія в заданій кількості і потрібної температури до радіаторів в приміщеннях.

    Як правило, обв’язку котла коштує набагато дешевше самого котла, а що ще важливіше-це комфортні умови, які він створює в холодну пору року. Але при складанні схеми обв’язки твердопаливних котлів з’являється спокуса заощадити не котлі, а на його обв’язку, але варто розуміти наступне:

    • Покупка більш дешевих елементів обв’язки призводить до падіння надійності, особливо якщо ці елементи зроблені в Китаї;
    • Більш прості способи обв’язки зменшують ефективність роботи системи;
    • При виникненні аварійної або екстремальної ситуації можуть вивести обладнання з ладу.

    При підключенні твердопаливного котла до системи опалення до елементів обв’язки можна віднести кілька елементів. Залежно від способу організації котлового обладнання конфігурація обв’язки може відрізнятися. Але як правило, певні елементи обв’язки присутні обов’язково. До них можна віднести:

    • Насос один або кілька залежно від складності системи;
    • Розширювальний бак;
    • Триходовий клапан;
    • Групу безпеки;
    • Фільтри;
    • Зливні та кульові крани.

    Як правильно обв’язати твердопаливний котел опалення, якою повинні бути схема? Такі елементи, як розширювальний бак і насос, будуть присутні в будь-якій схемі. Але деякі елементи необхідні для більш зручного запуску та обслуговування обладнання, тому їх присутність у системі не обов’язково, але бажано. До одного з необов’язкових елементів системи відноситься теплоакумулятор. Давайте розглянемо його принцип дії і призначення.

    Як підключити два котла

    Обвязка твердопаливного котла: як підключити систему, схема роботи з різною циркуляцієюСхема опалення приватного будинку з твердопаливним котлом передбачає наявність резервного пристрою. У разі виходу з ладу основного котла або переведення його на регламентне обслуговування бажано, щоб автоматично включався резервний котел. Відповідна обв’язка такого котла повинна автоматично відключати обладнання опалення від основного котла і підключати резервний.

    Важливо: Схема обв’язки твердопаливного котла з циркуляційним насосом не говорить про те, що є необхідність резервний котел встановлювати тієї ж потужності, що і основний, так як його завдання: зберегти систему в працездатному стані до пуску основного котла. Зазвичай таке обладнання встановлюють в приміщеннях, де безперебійного теплопостачання приділяється особлива увага.

    Обв’язка твердопаливного котла з теплоаккумулятором

    Обвязка твердопаливного котла: як підключити систему, схема роботи з різною циркуляцієюЯк підключити твердопаливний котел опалення своїми руками? Теплоаккумулятором прийнято називати додаткову ємність для теплоносія, в якій він може зберігатися тривалий час і використовуватися для обігріву приміщення. Являє собою ізольований термос, який може накопичувати одну тонну і більше теплоносія. Схема обв’язки твердопаливного котла з використанням теплоаккумулятора одна з найскладніших.

    Схема підключення твердопаливного котла до системи опалення така, що система автоматично вибирає напрямок переміщення гарячого теплоносія. Варіантів може бути два:

    • У конвектори, які знаходяться у приміщеннях;
    • В теплоакумулятор.

    Схема підключення твердопаливного котла така, що на початку роботи нагрівається теплоакумулятор до заданої температури, а лише потім перемикається на опалення безпосередньо приміщень.

    До достоїнств встановлення твердопаливного котла в приватному будинку варто віднести наступні моменти:

    • Високий ККД передачі тепла від котла в опалювальні приміщення;
    • Тривалий час нагрівання приміщення навіть при вимкненому котлі;
    • Можливість створення системи постачання приміщень гарячою водою без додаткових пристроїв обігріву.

    Недоліки обвязкаи твердопаливного котла опалення в приватному будинку це:

    • Великі фінансові витрати на організацію обв’язки котла з теплоаккумулятором;
    • Обов’язкова наявність електрики для управління обладнанням.

    Обв’язка котла з теплоаккумулятором

    Обвязка твердопаливного котла: як підключити систему, схема роботи з різною циркуляцієюСхема обв’язки твердопаливного котла з теплоаккумулятором передбачає наявність триходового. З його допомогою створюється два контуру опалення. Перший між котлом і теплоаккумулятором і другий між теплоаккумулятором та обігрівальними приладами будинку. Триходовий клапан регулює включення і відключення цих контурів для ефективного обігріву приміщення. Схема обв’язки твердопаливного котла з баком акумулятором не є складною.

    Обв’язка з буферною ємністю

    Обвязка твердопаливного котла: як підключити систему, схема роботи з різною циркуляцієюСхема обв’язки твердопаливного котла з буферною ємністю: один з обов’язкових елементів обв’язки системи опалення, призначення якого; підтримувати постійний тиск в системі опалення при змінній температурі теплоносія. Обв’язка твердопаливного котла з буферною ємністю розраховується зазвичай в обсязі десяти відсотків від загального обсягу теплоносія.

    Підключення котлів з різними джерелами енергії

    Обвязка твердопаливного котла: як підключити систему, схема роботи з різною циркуляцієюТак як вартість енергоносіїв і їх доступність постійно змінюється, багато домовласників організували котельні з декількома джерелами живлення котлів. Схема обв’язки твердопаливного котла опалення з теплоаккумулятором зазвичай передбачає наявність газового і електричного котлів, що дозволяє використовувати їх найбільш підходящий час.

    Особливості підключення аварійних систем

    Обвязка твердопаливного котла: як підключити систему, схема роботи з різною циркуляцієюЦі елементи котлового устаткування призначені для роботи в аварійних умовах, таких як зникнення електроживлення котельні з працюючим твердопаливним котлом, який неможливо миттєво загасити. Такі системи дозволять виробляти охолодження теплоносія до тих пір, поки не з’явиться електрика. Або автоматично включать резервне джерело живлення, і система продовжить роботу в штатному режимі.
