Одна з серйозних екологічних проблем, це утилізація відпрацьованого моторного масла. Щорічно витрачається величезна кількість цієї продукції, і нерідко неправильна утилізація завдає непоправної шкоди навколишньому середовищі і тому багато фахівців зайняті пошуком вирішення цієї проблеми. Один з методів – використання відпрацьованого масла в якості палива для роботи опалювальних систем.

Можна виготовити масляну пальник своїми руками

Зміст статті

  • Можна виготовити масляну пальник своїми руками
    • Необхідні матеріали та інструменти
  • Як зробити масляну пальник для котла своїми руками: покрокове керівництво

Один з основних вузлів будь-якого котла – це пальник. Всі вони відрізняються один від одного призначенням і відповідно конструкцією і матеріалами, які застосовують для їх виготовлення. Одні пальника застосовують для солярки, інші для газу. Існує й окремий клас пальників, призначений для спалювання відпрацьованого моторного масла.

Принцип дії цього пристрою нагадує принцип роботи керогазів, тобто, обробку розігрівають до температури випаровування, потім ці пари допалюють. Виділена теплова енергія спрямовується на розігрівання теплоносія.

Необхідні матеріали та інструменти

Конструкція пальника не відрізняється високою складністю, і людина, що володіє навичками роботи зі зварювальним апаратом і слюсарним інструментом, що в змозі самостійно її виготовити. Для її виготовлення необхідно запастися наступним матеріалом:

  • сталеві труби діаметром 20 і 50 мм;
  • сталевий лист товщиною 4 мм;
  • сталеві прути діам. 8-10 мм;
  • розширювальна ємність;
  • трубопровідна арматура;
  • термостійкий герметик;
  • азбестове полотно.

Для отримання необхідних деталей та складання готового виробу буде потрібно певний інструмент:

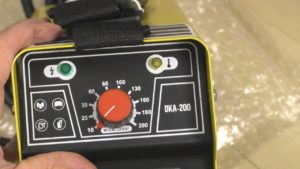

  • апарат зварювальний, бажано інвертор;
  • углошифовальная машинка;
  • інструмент слюсарний;
  • шуруповерт або електрична дрель.

Як зробити масляну пальник для котла своїми руками: покрокове керівництво

Порядок складання пристрою виглядає наступним чином:

  • З труби більшого діаметра виготовляють циліндр довжиною близько 1000 мм. З труби меншого діаметра виготовляють циліндр довжиною 250 мм З листа стали вирізають сталеві пластини. В одній з пластин вирізають отвір 20 мм, у другій необхідно підготувати отвір з діаметром рівним димоходом.

Важливо!

Для виготовлення циліндра необхідно використовувати болгарку.

  • На наступному етапі виготовлені пластини приварюють до торців циліндра. При цьому пластинка з отвором великого діаметру встановлюють наверх, до отвору до 20 мм необхідно приварити трубу відповідного діаметру. Для стійкості конструкції до корпусу приварюють ніжки. Для цього використовують арматурні прутки. У трубі, яка розташована труба малого діаметра необхідно просвердлити вентиляційні отвори.

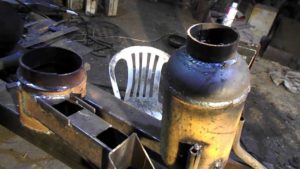

В результаті виконаної роботи буде отримано корпус циліндричної форми з резервуаром, розташованому внизу.

  • У верхню частину корпусу, встановлюють димар.
  • В трубу більшого діаметра з використанням болгарки вирізають дверцята. Її вирізають в нижній частині циліндра.

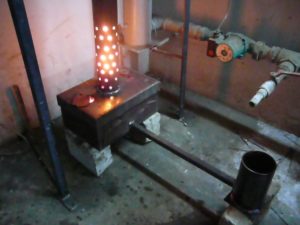

Для того щоб розпалити масло необхідно через дверцята залити відпрацювання і піднести гніт. Так влаштована сама примітивна конструкція. Але її можна доробити, тобто, встановити видаткову ємність для відпрацювання, доукомплектувати паливним насосом і змонтувати водяний контур.
