Принцип роботи газового котла двоконтурного, його види.В опалювальній системі ключовим елементом є газовий котел, який призначений для нагріву теплоносія. Експлуатація обходиться дешевше, ніж користування електричним котлом або опалення на дровах. Компактно розміщується, зручний у використанні. Саме тому газове опалення вважається оптимальним варіантом для технологічного і комфортного опалення приміщення. Щоб правильно експлуатувати обладнання, потрібно зрозуміти принцип його роботи.

Принцип роботи газового котла

Зміст статті

  • Принцип роботи газового котла
  • Пристрій газового котла
    • Функціонування системи автоматики газового котла
  • Різновиди та класифікація газових котлів

Головне завдання котла — це підігрів теплоносія з допомогою прямої передачі теплової енергії. Відповідно, тепло проходить через горіння газу. Є безліч різновидів з різними процесами роботи. Щоб знати, як працює той або інший прилад, треба розглянути кожен:

  • Одноконтурний. Пристрій не здатне забезпечувати необхідну споживчу частку нагріву води. Газ подається під тиском із загальної мережі, після відправляється в камеру, звідки йде загоряння. Потужність подачі тепла регулюється з допомогою системи автоматики, датчиків. Під час горіння полум’я йде достатній обсяг тепла, що поширюється через всю опалювальну конструкцію теплообмінника. Всередині обертається рідина, що забезпечує роботу. З-за впливу струменя палаючого газу, нагрів відбувається зовні. Для виготовлення одноконтурного котла використовують чавун або мідь.

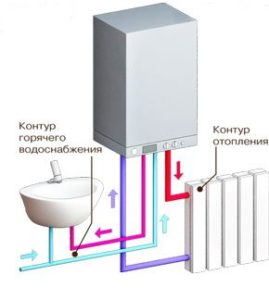

  • Двоконтурний. Крім обігріву приміщення, нагріває воду. Принцип роботи схожий з одноконтурним, але є додаткові функції, елементи. Гаряче водопостачання відбувається не безпосередньо, для отримання гарячої води потрібно тримати температуру головного контуру. Влітку можна окремо нагрівати воду, для цього потрібно встановити кран, прерывающий циркуляцію теплоносія.Принцип роботи газового котла двоконтурного, його види.
  • Настінний. Найчастіше використовується для теплопостачання невеликих приміщень. Принцип служби схожий з одноконтурним і двоконтурним обладнанням. Настінне пристрій має менші розміри деталей, за рахунок чого володіє компактним розміром. Застосовуються додаткові деталі — мембранний бак, циркуляційний насос. Буває одноконтурним або двоконтурним, із закритою або відкритою камерою згоряння. Принцип роботи сконцентрований на складному пристрої автоматики, вимагає належного технічного обслуговування. Система автоматики настінного приладу примхлива в експлуатації, часто видає несправності. Самостійно ремонтувати не рекомендується, краще всього звертатися до фахівців.
  • Конденсаційний. Застосовує додаткову силу водяної пари. Забезпечений вентилятором, регулює кількість обертів. За рахунок цих змін камера згорання залишається закритою, виробляє регулювання співвідношень газу до повітря. А коаксіальний димохід виробляє викид використаних газів. Для економічної служби пристрою, потрібно тримати температуру теплоносія на протилежному трубопроводі менше 57 градусів. Конденсаційний прилад працює краще при зменшеній постійної температури опалювальної конструкції, тому краще використовувати теплі підлоги. Відмінною рисою даного приладу є велика площа. Конденсація відбувається в теплообміннику, тому виготовляють його з нержавіючої сталі.
  • ВАЖЛИВО! Принцип роботи обладнання практично однаковий, за винятком декількох деталей. Процес служби відбувається наступним чином: по магістралі надходить вода через насос циркуляції прямо до теплообмінника. Після чого відкривається газовий клапан, крізь форсунки до пальника надходить газ. Активується електрод розпалу, газ розпалюється. При встановленні належної температури вогонь згасає. На деяких моделях встановлений зовнішній термостат, завдяки якому при зниженні градусів включається автоматичний нагрівання. Для перемикання з опалення на ГВП використовується триходовий клапан. Продукти згорання виводяться через димовідвід.

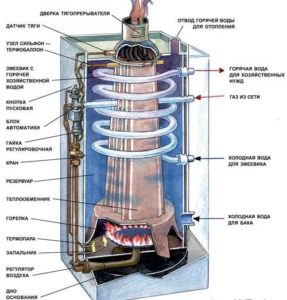

    Пристрій газового котла

    Принцип роботи газового котла двоконтурного, його види.Під час експлуатації можуть виникнути складності. Бажано знати з чого складається обладнання. Також ці знання дозволять вибрати відповідну модель опалення. Основними елементами приладів є:

    Пальник. Конструкція має прямокутну форму, оснащена форсунками. Форсунки — це механічний розпилювач газу, керований механічно або клапаном. Використовується для розпилення палива, яке потрапляє до пальника і розподіляється. Завдяки чому поверхня радіатора однаково прогрівається з усіх боків і по поверхні. Розділяють два види:

  • Атмосферна. Забір повітря для підтримки полум’я проводиться з приміщення. Такий пальнику не потрібно електрику, що є перевагою. При встановленні обов’язково наявність вікна, природної вентиляції. Атмосферний пальник встановлюється біля димаря. Цей вид використовується в приладах настільного типу.
  • Турбірована. Працює за допомогою вбудованого вентилятора, який виводить продукти згорання через коаксіальний димохід. Не вимагається наявність тяги димаря, вентиляції. При експлуатації турбованої пальника необхідно електрика, що є недоліком. Використовується в настінних приладах, висновок робиться через стіну.
  • Теплообмінник. Конструкція має форму короба, розподілені всередині трубки, по яких іде вода. Вузол теплообмінника може бути виготовлений з різних матеріалів, що впливає на термін служби. Двуконтурний прилад має два теплообмінника, а одноконтурний — один. Розділяють три види конструкції:

  • Сталевий. Економний варіант. Сталь стійка до коливань температур, має низьку теплопровідність, короткий термін експлуатації.
  • Мідний. Мідь стійка до перепадів температур, іржі. Матеріал краще проводить тепло, ніж сталь. Тому мідний теплообмінник коштує дорожче. Має обмежену температуру нагрівання.
  • Чавунний. Сплав стійкий до іржі, високій температурі. Є відмінним теплопровідником. З-за важкої ваги чавун використовується для підлогових приладів.
  • Циркуляційний насос. Призначений для створення тиску конструкції, постійної циркуляції води. Є не у всіх моделях.

    Розширювальний бак. Використовується в цілях безпеки. Розширювальний бак приймає надлишки тепла при сильному нагріванні теплоносія.

    Димовідвід. Система відведення буває відкритого і закритого типу. У відкритому димовідводи використані гази йдуть через вентиляційну систему. Турбінні пальника відносяться до закритого типу. Повітря димовідводу подається через приміщення без допоміжного механізму. Турбінна пальник має спеціальні трубопроводи для забору повітря з приміщення.

    Електроніка. Включає модуль управління, датчики, проводка, схеми. Ці елементи дозволяють обладнання стабільно працювати.

    Функціонування системи автоматики газового котла

    Система автоматики складається з сенсорів, які забезпечують безпечну експлуатацію, контролюють і підтримують встановлену температуру теплоносія. Автоматика безпеки дозволяє зупинити подачу газу, якщо газ відключать. При подальшій експлуатації, необхідно вручну перезапустити систему.

    ДОВІДКА! Сучасне обладнання оснащене додатковими датчиками і терморегуляторами, які забезпечують енергозберігаючий, противоморозні режими. Також у деяких є самодіагностика, яка аналізує стан головних вузлів, видає виявлені несправності на екран. Така система дозволяє уникнути несправності.

    Різновиди та класифікація газових котлів

    Принцип роботи устаткування залежить від різновиду, класифікації. Для правильної експлуатації потрібно знати різновид обладнання.

    За способом установки виділяють два типу:

    • настінний, підходить невеликому приміщенню;
    • підлоговий, підходить для великої площі, одночасно опалює, забезпечує ГВП.

    За типом димовідводу виділяють:

    • відкритий або атмосферне;
    • закритий або турбований.

    По функціональності:

    • одноконтурний з одним радіатором;
    • двоконтурний з двома радіаторами.

    По різновиди пальника:

    • модельований з автоматичним регулюванням полум’я;
    • звичайний, без регулювання.

    За типом запалювання:

    • п’єзорозпалювання запускається з натисканням на кнопку;
    • електронний працює автоматично.

    За принципом роботи:

    • конвекційний включає звичайну схему, водяний теплоносій;
    • конденсаційний використовує звичайний нагрівання і тепло водяної пари.

    Асортимент газових приладів різноманітний, для правильного вибору слід врахувати всі нюанси подальшого використання і площу приміщення.
