Схема опалення приватного будинку з газовим котлом: схема установки і обвязки газового котлаЗручний приватний будинок повинен мати комфортне опалення. Ще під час проектування треба закладати, продумувати схему опалювальних систем. В якості опалення частіше вибирають газове опалення. Так як ця опалювальна система надійно, ефективно обігріває все приміщення.

Яка схема опалення з газовим котлом краще підійде для котеджу або приватного будинку

Зміст статті

  • Яка схема опалення з газовим котлом краще підійде для котеджу або приватного будинку
  • Норми встановлення газового котла в приватному будинку
    • Заходи і техніка безпеки встановлення двоконтурного газового котла в приватному будинку
  • Як встановити газовий котел в приватному будинку
    • Монтаж та підключення газового котла
    • Заземлення двоконтурного газового котла в приватному будинку
  • Нюанси установки настінного газового котла
    • Обв’язка настінного котла
  • Нюанси установки підлогового газового котла
    • Схема обв’язки підлогового обладнання
  • Що важливо знати для побудови схеми опалення та підключення газового котла в приватному будинку

Коли планується облаштування всієї системи без допомоги професіоналів, то потрібно зробити розрахунок схеми опалення.

Схема опалення приватного будинку з газовим котлом: схема установки і обвязки газового котла

Існує два види циркуляції газового опалення:

  • примусова циркуляція здійснюється, завдяки насосів;
  • природна виробляє рух, завдяки різниці в густині гарячої та холодної води.

ВАЖЛИВО. Природна працює краще при установці техніки нижче за рівнем щодо радіаторів. Для стабільного руху теплоносія потрібно зробити природний ухил трубопроводів.

У штучної можлива установка насоса. Установка проста, але насос при штучної циркуляції має недоліки: нерівномірне прогрівання, залежність від електроенергії і можлива поява повітряних пробок.

Розводка опалення буває:

  • Схема опалення приватного будинку з газовим котлом: схема установки і обвязки газового котлаОднотрубна. Підійде для не занадто великої площі з маленькою кількістю кімнат, при використанні даної розведення температура в трубах різниться.
  • Двотрубна. Складна в реалізації, підходить для регулювання температури в різних кімнатах.
  • УВАГУ. При експлуатації однотрубної розведення виявляється великий мінус: нижня частина радіатора погано нагрівається. Радіатори будуть прогріватися по-різному на різних поверхах в будинку. Дану проблему можна вирішити, встановивши до батарей перемички, збільшити обсяг батарей. Також для достатнього руху теплоносія рекомендується встановлювати насоси.

    Перевагою є легка установка розводки, яку можна зробити самостійно. Під час установки витрачається невелика кількість матеріалів, що також є плюсом.

    Двотрубна розводка обігріває труби рівномірно. Однак, вимагає велику кількість матеріалу на установку, прокладання труб. Плюсом двотрубної розводки є можливість регулювати труби запірними вентилями.

    ДОВІДКА. Також існує ленінградська розводка. До неї приєднується труба, яка паралельно циркулює рідина. Ця система підійде для облаштування котеджу або приватного будинку.

    Оптимальним варіантом облаштування техніки в підвалі стане двотрубна розводка з природною циркуляцією.

    Норми встановлення газового котла в приватному будинку

    Схема опалення приватного будинку з газовим котлом: схема установки і обвязки газового котлаМонтаж техніки проводиться працівниками газової організації. Існують офіційні вимоги, які потрібно виконувати при монтажі техніки в котеджі. До такої документації належать:

    • СНиП «Газорозподільні системи».
    • Дбн «Газопостачання», не містить обов’язкові вимоги, однак, допоможе розібратися з монтажем.
    • Крім цих вимог, є ряд необхідних правил, описаних в СНиП.

    Згідно з офіційними нормативними документами настроювання газового котла дозволена в підвалі, на цокольній частині будинку.

    Заходи і техніка безпеки встановлення двоконтурного газового котла в приватному будинку

    З правил випливає, що при налаштуванні газової техніки в котеджі, кімната під котельню повинна відповідати наступним параметрам:

    • площа кімнати — 4 м2;Схема опалення приватного будинку з газовим котлом: схема установки і обвязки газового котла
    • вхідний отвір в кімнату — шириною від 80 сантиметрів;
    • освітлення, природне, а також штучне світло; вікно — від 30 квадратних метрів;
    • стеля — два з половиною метри;
    • обов’язковий до монтажу контур заземлення;
    • обов’язкова до монтажу труба холодної води;
    • димохід повинен бути сумірний потужності приладу;
    • стіни потрібні вирівняні.

    Отже, двоконтурні прилади слід ставити в кухонному приміщенні. Так як кухня має планування, яка відповідає усім вимогам з безпеки, нормативам. Для кухні краще всього підійде настінна техніка, так як її легко розташувати в приміщенні, вирішиться проблема з підключенням холодної, гарячої води. А для установки підлогового приладу необхідно додаткове приміщення або котельня.

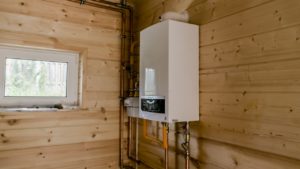

    Для дерев’яного будинку незмінними залишаються всі вимоги, нормативи. Але є ряд нюансів, які потрібно виконати:

    • Схема опалення приватного будинку з газовим котлом: схема установки і обвязки газового котлаЯкщо потужність приладу складає приблизно шістдесят кіловат, то площа простору потрібно більше 27 квадратних метрів. Агрегати менше 60 кВт можна встановлювати на кухні, але установка повинна відповідати всім вимогам.
    • Якщо потужність приладу не більше 150 кВт, то агрегат повинен бути встановлений в окремій кімнаті.
    • Як і для першого варіанту, так для другого стіни в кімнаті, де встановлюється техніка повинні бути захищені від перепадів температур.

    Як встановити газовий котел в приватному будинку

    Установка котлів завжди починається з підготовки відповідних документів, укладення договору на постачання газу в приватний будинок. Після цього потрібно звернутися у відповідну організацію, отримати згоду на газифікацію та монтаж обладнання.

    Монтаж та підключення газового котла

    Є всього два види: підлогові, настінні котли. Монтаж приладів незначно відрізняється.

    Установка настінного техніки:

  • Схема опалення приватного будинку з газовим котлом: схема установки і обвязки газового котлазаздалегідь захищаємо стіну, на якій буде перебувати агрегат вогнетривким матеріалом;
  • готуючи апарат, потрібно під великим напором води очистити стіни вхідних трубок від сміття, пилу;
  • встановлюємо фільтр, запірну арматуру на трубі подачі води;
  • монтуємо димохід;
  • перевіряємо тягу;
  • далі потрібно зробити врізку агрегату газопровід, дану роботу краще надати працівникам газової служби;
  • під’єднуємо апарат до електроживлення.
  • Порядок дій при монтажі підлогового техніки:

  • необхідно звести міцний постамент, який зможе витримати вагу агрегату;
  • рівно поставити газове обладнання за допомогою рівня;Схема опалення приватного будинку з газовим котлом: схема установки і обвязки газового котла
  • підключити обладнання до димоходу, протестувати тягу;
  • з’єднати апарат з опалювальною системою будинку;
  • встановити фільтр, який буде захищати від засмічень;
  • потрібно з’єднати агрегат з водопостачанням;
  • вирізку газового апарата до магістралі найкраще зробити працівникам газової служби.
  • Заземлення двоконтурного газового котла в приватному будинку

    Схема опалення приватного будинку з газовим котлом: схема установки і обвязки газового котлаПеред виконанням заземлення, необхідно вибрати заземлювач, існують штучні і природні заземлювачі. Заземлення двоконтурного котла складний процес, при якому заздалегідь потрібно перевірити опір обладнання, провідність ґрунту. Заземлення складається з ряду дій:

  • Потрібно викопати прямокутну канавку в грунті, шириною 35-40 см, глибиною 50 см
  • На кутах канави пробурити шурфи.
  • В шурфи забити куточки шириною 60 міліметрів, довжиною 3 метри.
  • Ошпарити трикутник смугою в 4 см, таку ж смужку протягнути від канави до будинку.
  • Вварить на кінець смужки шпиль, десяти сантиметровий шпиль прикріпити до цоколя будівлі.
  • Від шпиля провести заземлення до газового обладнання.
  • Заземлення гарантує безпеку використання газового котла.

    Нюанси установки настінного газового котла

    Настінний апарат повинен бути без вм’ятин, ознак пошкодження і ремонту. Якщо на газовому котлі є зовнішні недоліки, то слід звернутися в магазин, де він був придбаний.

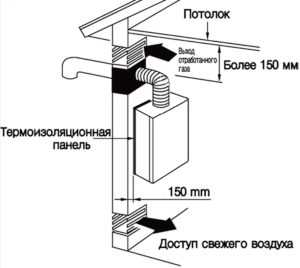

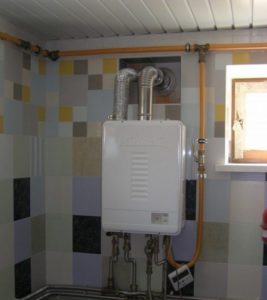

    Димар для настінного котла повинен відповідати деяким нормам:

    • Схема опалення приватного будинку з газовим котлом: схема установки і обвязки газового котлав діаметрі не менше необхідної, який вказаний в інструкції до апарату;
    • ідентичне переріз димоходу і отвори приладу;
    • у висоту димохід повинен бути більше 5000 мм над дахом;
    • для настінного котла рекомендується купувати циліндричний димар.

    Обв’язка настінного котла

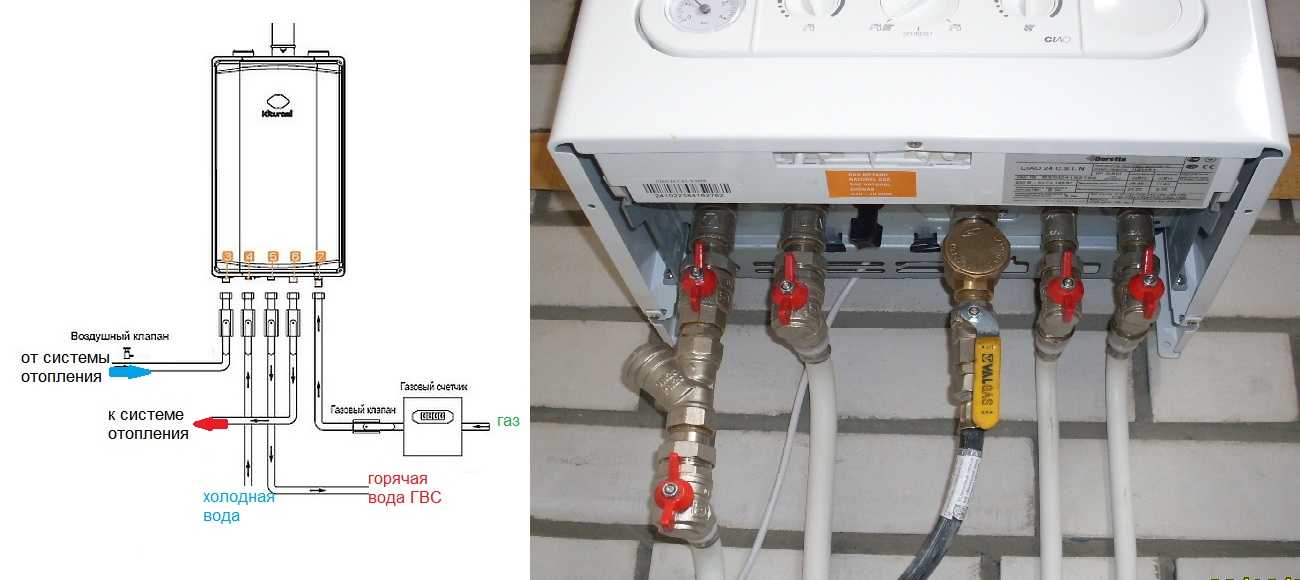

    Схема опалення приватного будинку з газовим котлом: схема установки і обвязки газового котла

    Обв’язка потрібна гарантує довгострокову службу котла. Існує прямий і змішувальний спосіб обв’язування настінного котла. Він передбачає аварійний спосіб обв’язки, який ділиться на:

    • джерело подачі води — водопровід;
    • гравітаційна циркуляція;
    • живлення від ДБЖ;
    • аварійний контур.

    Нюанси установки підлогового газового котла

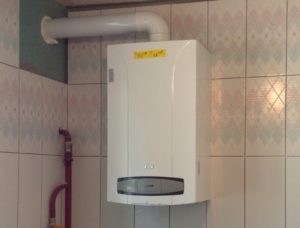

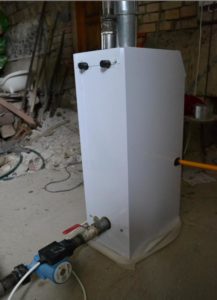

    Схема опалення приватного будинку з газовим котлом: схема установки і обвязки газового котлаПід час установки апарату, всередині димоходу потрібно встановити три відводу, по всій його. А довжина патрубка, який сполучає котел і димар повинна бути в районі 25 див.

    Потрібно вибрати правильне положення підлогового котла, для зручності його ремонту в подальшому. Також в кожній лінії котла потрібно встановити відсікаючі вентилі, засувки, що дозволить зняти його, не зливаючи теплоносій з усієї системи.

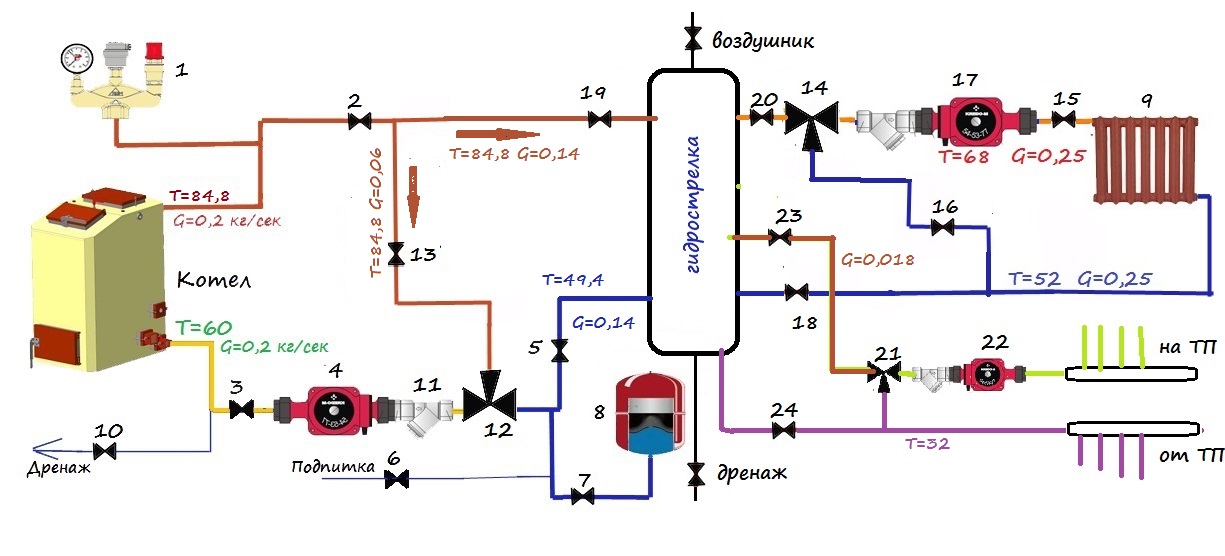

    Схема обв’язки підлогового обладнання

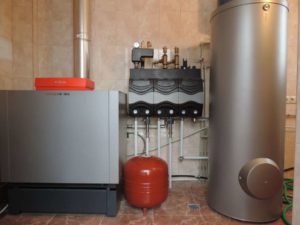

    Підлогова апаратура здатна нагріти великий простір. Установка цього устаткування складніше і дорожче, як і його схема обв’язки. Вона складніше, так як підлогове обладнання йде спільно з групою безпеки. І саме тому необхідна самостійна монтування насоса, розширювального бака.

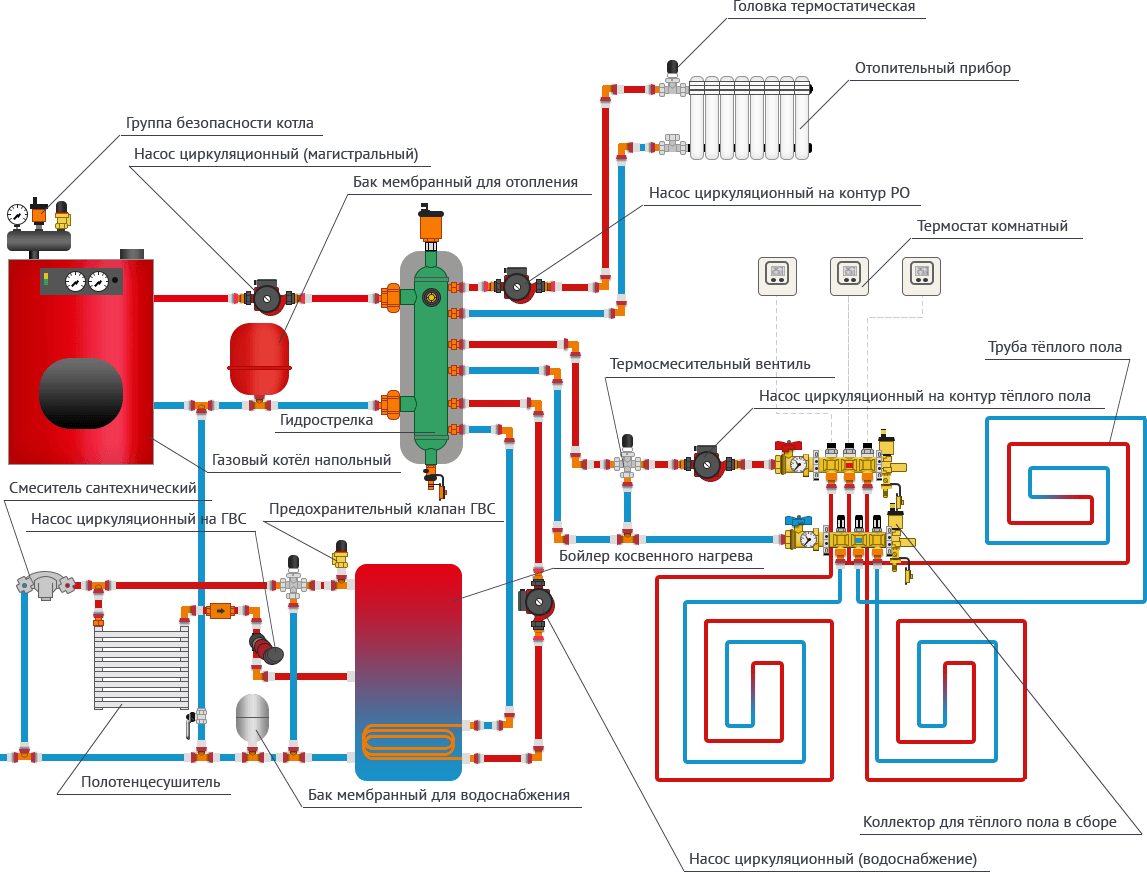

    Схема опалення приватного будинку з газовим котлом: схема установки і обвязки газового котла

    Схеми обв’язки підлогового котла діляться на два типу:

    • з перемичкою: датчики знаходяться зовні, а на місці перемички насос монтується;
    • з триходовим клапаном.

    Що важливо знати для побудови схеми опалення та підключення газового котла в приватному будинку

    При виборі в якості обігрівальної системи газової опалювальної системи. Потрібно знати, що при підключенні і проектуванні схеми опалення потрібно схвалення від державних організацій. Це потрібно для дотримання правил безпеки. При побудові схеми потрібно відштовхуватися від обраної моделі газового котла. Оптимальним варіантом є двотрубний котел, але для його монтажу і установки потрібна допомога співробітників газової організації, яка постачає газ в будинок.
