Якщо ви знайомі з принципом роботи фарбопульта, зробити своїми руками піскоструменевий апарат буде не так складно. Але щоб апарат повністю відповідав вашим вимогам, спочатку слід визначитися з призначенням.

Слід відзначити і той факт, що апарати такого типу можна виготовити не лише для домашнього використання, але і для промислового призначення. Все залежить від того, які ресурси ви в нього вкладіть.

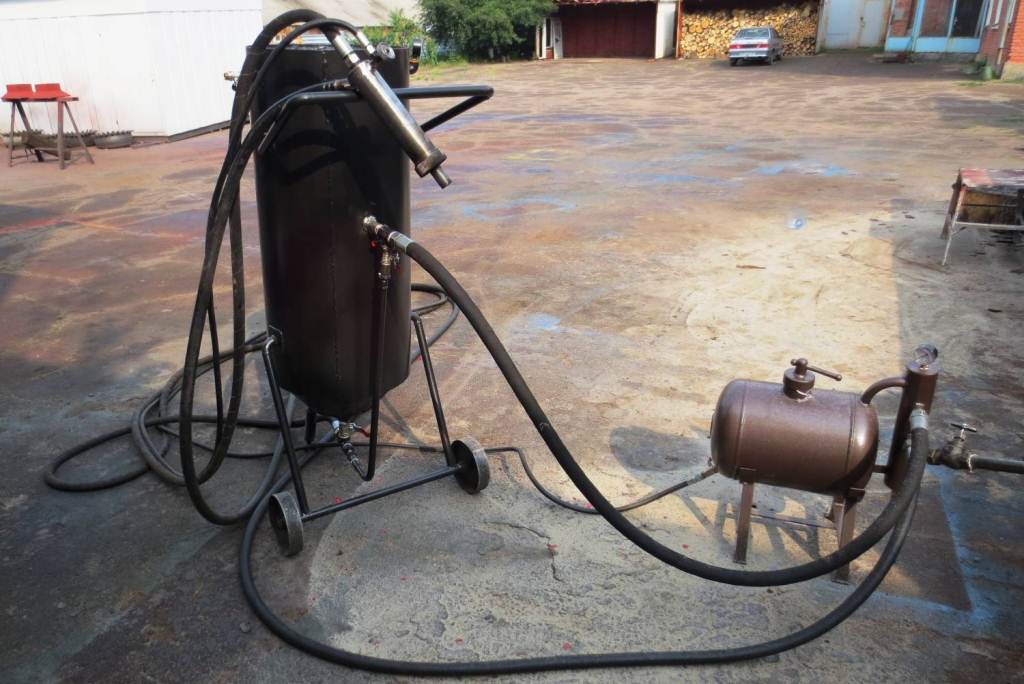

Промисловий піскоструменевий апарат з компресором

Типи апаратів

Якщо ви тільки починаєте роботу над таким обладнанням, найкраще починати з самого простого — піскоструминного пістолета.

Усього розрізняють три типи такого оснащення:

  • піскоструминні пістолети;
  • універсальні піскоструминні камери;
  • апарати напірного типу.

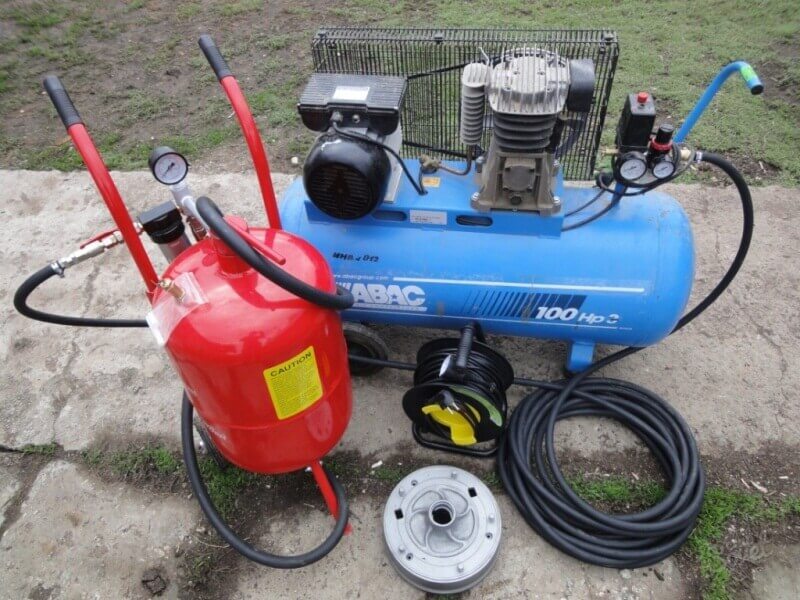

Виготовлення піскоструминного апарату своїми руками

Якою б з них ви не вибрали, для кожного апарата слід вибирати потужний компресор. Компресор заводської збірки дає потужність до 500 літрів в хвилину. Таким чином, апарат буде придатний для будь-якого використання: і в домашніх умовах, і для промислового призначення.

Необхідні компоненти

Щоб зібрати піскоструменевий агрегат своїми руками, вам необхідно мати такі компоненти:

  • джерело для подачі повітря під тиском;
  • ємність для безперебійної подачі абразивного матеріалу;
  • сопло;
  • шланг;
  • пістолет.

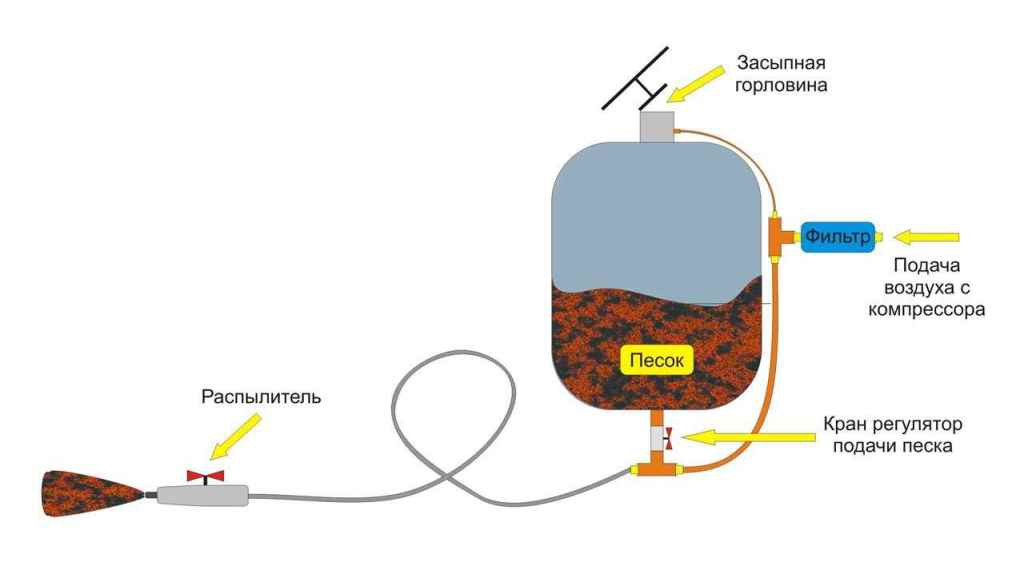

Схема піскоструминного апарату

При виборі сопла для піскоструминного агрегату зверніть особливу увагу на матеріал виготовлення. Краще всього вибирати моделі з карбіду вольфраму. Примірники, виготовлені з чавуну або пластику, недовговічні.

Схема складання

Розглянемо найпростіший варіант збірки піскоструминного апарату. Схема виглядає приблизно наступним чином:

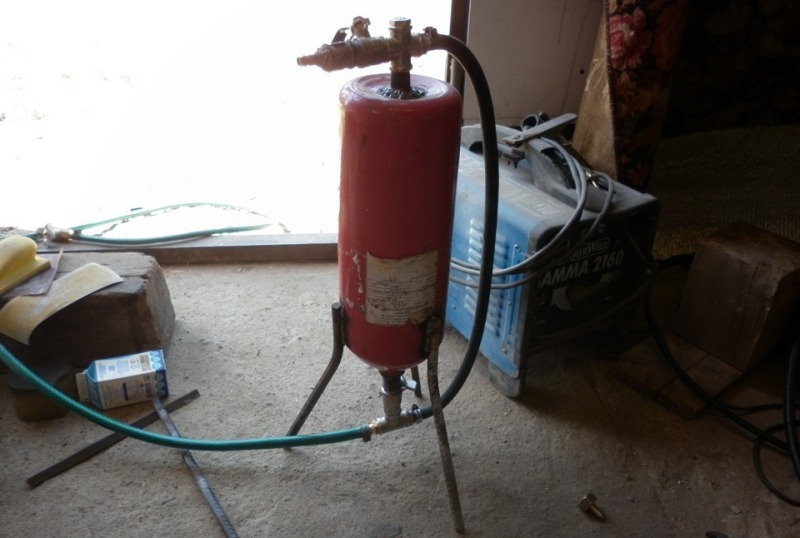

Конструкція піскоструминного апарату

Що стосується місткості, то в цьому випадку можна використовувати простий пластиковий бутель для питної води. Але якщо ви хочете використовувати таке обладнання більше одного разу, то ємність краще вибрати більш надійний.

Схема складання практично ідентична фарбопульта. Різниця полягає тільки в тому, що замість фарбувального пігменту в резервуарі знаходиться пісок. Саме тому сопло має бути з міцного довговічного матеріалу.

Виходячи з вищесказаного, можна використовувати практично будь-креслення для складання піскоструминного апарату за типом фарбопульта. При складанні апарату слід вибирати компоненти тільки кращої якості. Від цього залежить продуктивність устаткування і якість вироблених операцій.

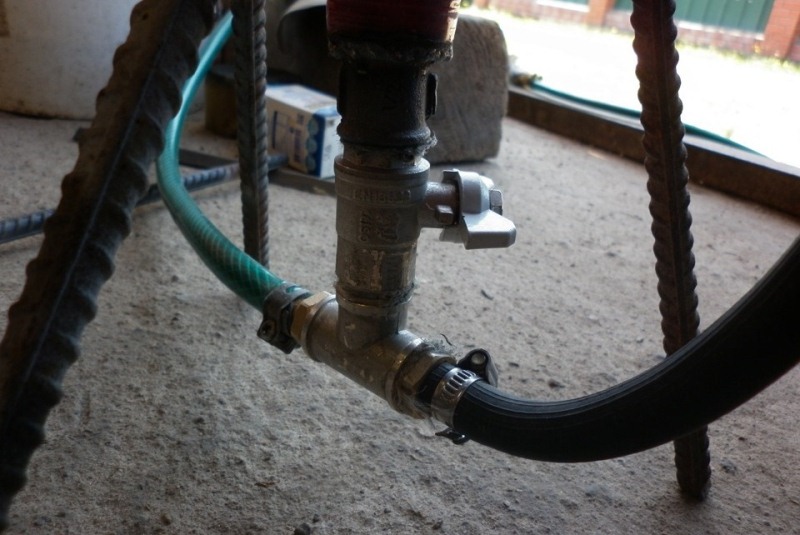

Регулятор (кран) для подачі піску

Ємність. Якщо пластикова ємність не підходить, можна використовувати металевий балончик, колишній у вживанні. В такому випадку зверніть увагу, що балон слід добре очистити від залишків. Вибираючи металевий балон, прийміть до уваги, що потрібно здійснити операції з нарізки різьби, зварювання поверхні.

Сопло. Це найбільш важлива частина усього піскоструминного агрегату. І якщо заощадити на ємності ще можна, то при виборі сопла цього робити не варто. Можна виготовити сопло своїми руками. Для цього потрібно взяти металевий стрижень необхідного діаметра і розточити зсередини. Процес досить трудомісткий, тому більш доцільно придбати вже готове.

Краще всього вибирати цей компонент з кераміки. Такі види сопла використовують в стоматології. Також можна вибрати сопло із сталі. Вони зношуються не так інтенсивно, як зі звичайного металу або пластику.

Шланг. Для піскоструминного агрегату слід вибирати тільки армований шланг. Обумовлено це тим, що робота виконується тільки під високим тиском. Рекомендований внутрішній діаметр — 14 міліметрів. Довжина такого шланга повинна бути не менше 2 метрів.

Крім цього, перед тим як приступити до складання, потрібно мати під рукою такі матеріали:

  • фум-стрічку;
  • крани;
  • зажим для шлангу;
  • перехідники для труби;
  • штуцери для шлангів.

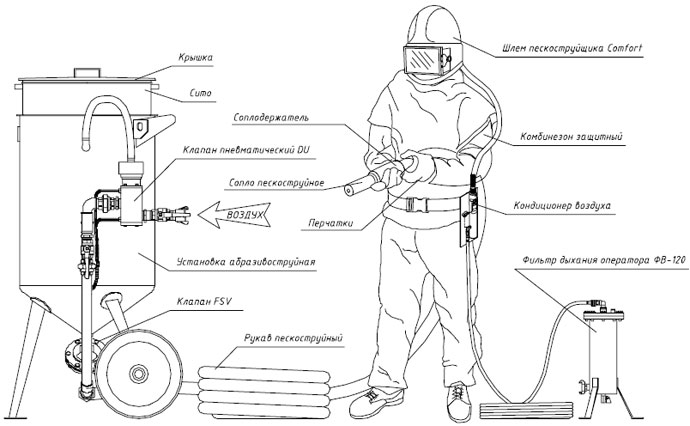

Схема піскоструминної установки

Умовно збірку апарату своїми руками можна розписати на такі етапи:

  • у балоні або будь-якої іншої ємності піску робиться 2 отвори по діаметру труби;
  • для піщаного стоку внизу ємності кріпиться труба;
  • на виходи труб монтуються крани, стики прокручуються фум-стрічкою;
  • на вільні кінці трійника ставляться штуцери, на один з них кріплять шланг;
  • перший вихід на трійнику монтують для подачі повітря, другий для піску.

Зверніть увагу, що при складанні агрегату своїми руками всі деталі повинні бути герметичними. В іншому випадку обладнання не буде виконувати свої функції якісно.

Виконуючи всі вимоги правильно, то на виході має вийти якісний піскоструменевий агрегат. Якщо використовувати для роботи металеву ємність, зроблений своїми руками апарат може виглядати приблизно так:

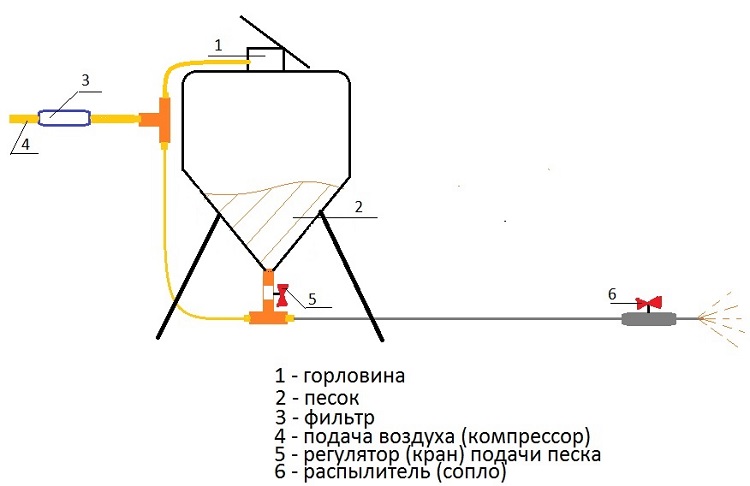

Саморобний піскоструменевий апарат

Головне, перед тим як почати роботу, потрібно вибрати правильний і максимально зрозумілий креслення. Підготувавши всі необхідні компоненти і вірно зібравши їх згідно зі схемою своїми руками, в підсумку, можна отримати піскоструминне обладнання, придатне для домашнього і навіть промислового використання.

Зверніть увагу і на техніку безпеки при роботі з піскоструменем. Якщо роботи проводяться на відкритому повітрі, обов’язково треба використовувати засоби особистого захисту. Виконання всіх рекомендацій дозволить зробити роботу швидко, якісно і безпечно.
