Нерідко теплові гармати, що продаються в магазинах або занадто слабкі, або споживають багато енергії, або просто дорого коштують. При наявності невеликого набору запчастин, інструментів та кмітливості, можна зібрати обігрівач самостійно.

З яких частин буде збиратися

Зміст статті

  • З яких частин буде збиратися
    • Інструменти
    • Розрахунки
  • Виготовлення теплової гармати — інструкція
    • Газова теплопушка
    • Електрична теплопушка
    • Теплопушка на дизельному паливі і на солярці
    • Теплова гармата на дровах
  • Важливі деталі, правила безпеки

Перед початком складання, потрібно чітко уявляти собі принцип роботи пристрою.

  • Є якийсь нагрівальний елемент.
  • З допомогою вентилятора повітря поширюється по приміщенню.
  • Терморегулятор допомагає встановлювати температуру нагрівання.
  • Термодатчик оберігає прилад від перегріву.
  • Отже, для виготовлення будь-якої теплової гармати нам потрібні:

    • Корпус з негорючого матеріалу, найкраще з металу,
    • Вентилятор електричний,
    • Нагрівач (ТЕН, газовий пальник або розсікач),
    • Електрокабель,
    • Для газових теплових гармат потрібен балон і шланг з вентилем,
    • Підставка або опора для корпусу,
    • Контролери і термодатчики.

    Інструменти

    Для роботи нам знадобляться:

    • Викрутки;
    • Клепатель або зварювання;
    • Паяльник;
    • Тестер;
    • Руки, що ростуть з потрібного місця.

    Якщо останнє не про Вас, то краще купити готову теплову гармату в магазині.

    Розрахунки

    Перш ніж приступати до складання теплової гармати, потрібно визначитися з кількома важливими аспектами.

    ВАЖЛИВО! пам’ятайте про правила пожежної безпеки, дотримуйтесь заходів безпеки при роботі зі зварювальним апаратом та електричним струмом.

    Перше, що потрібно розрахувати, це показник потужності теплової гармати, який буде потрібно для обігріву. В середньому, на 10 квадратних метрів достатньо 1 кіловата. Але в різних регіонах і в різних умовах він варіюється. Наведемо декілька величин, які можуть послужити опорою:

    • На півдні Росії для кімнати в 10 метрів, де не надто високі стелі, досить 0.5-0.8 кіловата.
    • У північних районах на ту ж площу потрібно вже 1.2-1.5 кіловат.
    • Залежно від матеріалу стін, щілин та інших тепловтрат, потужність теплової гармати доводиться збільшувати в два і більше рази.

    Другий важливий чинник-стан електропроводки. Особливо це актуально для електричних теплових гармат. Цілком можливо, що слабка проводка не витримає потужний ТЕН, виб’є пробки або станеться замикання. У таких випадках потрібно провести окремий кабель підвищеної потужності від лічильника до розетки, куди буде включатися прилад.

    Виготовлення теплової гармати — інструкція

    Далі розглянемо кілька популярних моделей теплопушек і способи з виготовлення своїми руками.

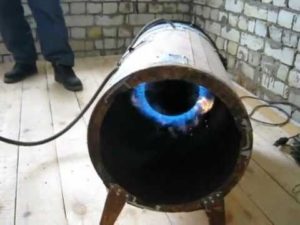

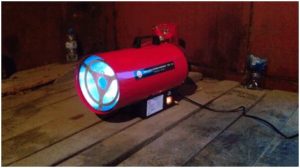

    Газова теплопушка

    Теплова гармата на газу — це ефективний і економічний спосіб обігріти великі площі. Виділяють 2 основних види: Стаціонарну, підключену до газопроводу і мобільну, для якої використовують балони. Мобільними варіантами користуються будівельники при роботах взимку, застосовують в теплицях і гаражах.

    За способом обігріву виділяють:

    • Пристрої прямого нагріву, коли газ із пальника безпосередньо потрапляє в вентилятор, а далі — в приміщення. ККД такої теплової гармати близько 100%, хоч і вона не найкорисніша для здоров’я.
    • Пристрої непрямого нагріву. Тут газ гріє спеціальний теплообмінник, а продукти згоряння йдуть в димохід, також, як у газовому котлі. ККД такої теплогармати нижче, зате її можна без побоювань використовувати в житлових приміщеннях.

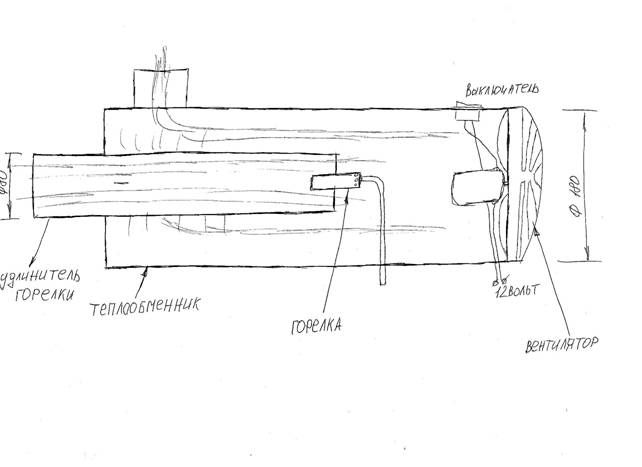

    Для створення своїми руками найпростішої теплогармати першого типу знадобиться:

    • Старий газовий або зварювальний балон або товстостінна труба.
    • Вентилятор.
    • Газова форсунка з розсікачем.

    У балона відрізається дно.

    Всередину встановлюється пальник і пристрій для розпалювання.

    На виході кріпиться вентилятор.

    Підводять шланг для газу і електричний кабель.

    Наварювалися або прикручуються опори, щоб теплова гармата не лежала на підлозі.

    Після тестування, що пристрій готовий до роботи.

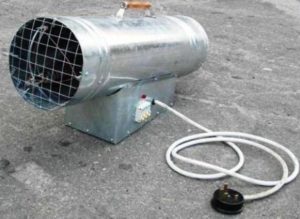

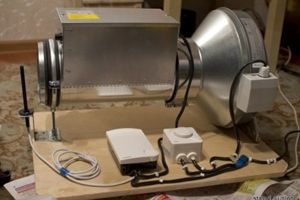

    Електрична теплопушка

    Конструкція електричної гармати не сильно відрізняється від газової, тільки замість пальника встановлюють Тени.

    Основні аспекти складання:

  • Довжина труби для корпусу береться з розрахунку довжини нагрівачів і відстані не менше 20 см між ними і вентилятором.
  • Проводка Тенів і вентилятора повинна бути автономною, з обов’язковим заземленням.
  • Необхідний терморегулятор для збільшення/зменшення нагрівання.
  • В ідеалі, потрібен захист від перегріву.
  • При збірці і експлуатації електричної теплової гармати важливо дотримуватися правила техніки безпеки при роботі з електрострумом.

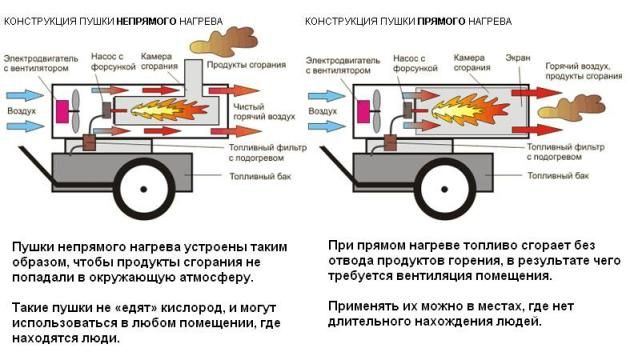

    Теплопушка на дизельному паливі і на солярці

    Це найнебезпечніший вид теплових гармат, тому збірка вимагає підвищеної акуратності і уважності.

    Для корпусу потрібно герметичний бак, який буде розділений на теплообмінник і камеру згоряння. Ідеальним варіантом буде старий дров’яної котел або пічка-буржуйка.

    З допомогою патрубка в камеру поступає палаюче ДТ з пальника, проходить по теплообміннику. Продукти горіння видаляються у витяжку.

    Вентилятор нагнітає холодне повітря в корпус, створюючи потік нагрітого повітря з патрубка.

    Теплова гармата на дровах

    Дров’яна теплопушка аналогічна гарматі на ДП, але дещо безпечніше і смердить істотно менше. У камері згоряння замість патрубка і пальника встановлюється дверка для дров, піддувало та колосники. Топиться дров’яна гармата аналогічно котла на дровах, різниця лише в наявності вентилятора.

    Важливі деталі, правила безпеки

    Саморобні электропушки набагато небезпечніше фабричних, адже у процесі їх складання не завжди вдається врахувати всі нюанси. Основними правилами техніки безпеки при обігріві такими пристроями є:

  • Ніколи не залишайте працюючий прилад без нагляду, навіть якщо він обладнаний пристроями захисного відключення і здається абсолютно безпечним.
  • Не залишайте дизельні або газові теплогармати включеними на ніч в житловому будинку, не ризикуйте життям людей і збереженням майна.
  • Для теплових гармат на дровах, дизельному паливі або газі обов’язково обладнайте хорошу витяжку і ретельно стежте за її справністю, своєчасно очищайте від кіптяви і продуктів горіння.
  • Баки з паливом і газові балони не повинні знаходитися по-близькості від працюючої гармати, під уникнення пожежі.
  • Відкрите полум’я повинно бути прикрите захисним екраном, щоб угольки або бризки палаючого ДТ на потрапили в приміщення.
