Установка і підключення проточного водонагрівача: поетапно, схема підключенняВодонагрівач – побутовий прилад, необхідний в заміських будинках, де відсутнє централізоване водопостачання, а також корисний для використання в міських квартирах при короткочасному відключенні гарячої води через профілактичних робіт або аварій.

Нижче викладені аспекти монтажу і підключення проточних нагрівальних приладів до системи водопостачання.

Пристрій проточного водонагрівача

Зміст статті

  • Пристрій проточного водонагрівача
  • Матеріали, які знадобляться для монтажу
  • Попередні роботи
    • Вибір місця для встановлення нагрівача
    • Схема підключення водонагрівача
  • Монтаж водонагрівача і підключення до мережі
  • Техніка безпеки

Перш ніж приступати до підключення, необхідно ознайомити з пристроєм і принципом дії приладу.

Існує кілька варіантів пристрою проточних водонагрівачів, що відрізняються незначними для проведення монтажу нюансами, які впливають на експлуатаційні характеристики. Принцип дії при цьому залишається одним і тим же – холодна вода з системи надходить на вхід пристрою, проходить через нагрівальний елемент, досягає рівня заданої температури і надходить на вихід.

При цьому система керування нагрівачем включає підігрів тільки під час проходження рідини, а також регулює інтенсивність нагріву в залежності від виставленого користувачем режиму.

В якості нагрівального елемента можуть виступати безпосередньо Тени або ж спеціальні металеві трубки, виготовлені з латуні або міді, які нагріваються Тенами.

Матеріали, які знадобляться для монтажу

Установка і підключення проточного водонагрівача: поетапно, схема підключенняДля швидкого і якісного монтажу пристрою вам буде потрібно певний перелік інструментів та матеріалів. Розрізняють два варіанти підключення накопичувальних водонагрівачів – тимчасовий і капітальний.

Для тимчасового монтажу, крім самого приладу, вам потрібно:

  • перфоратор і бур з побідитовим наконечником – для кріплення на цегляну або бетонну стіну (у разі монтажу на дерев’яну опору – дриль і відповідне свердло);
  • рівень для горизонтального підвісу;
  • розвідні ключі;
  • плоскогубці;
  • набір викруток, включаючи індикаторний;
  • шланг для води;
  • мідний електричний кабель, відповідного перерізу;
  • набір для кріплення (як правило, входить в комплект приладу);
  • дюбелі, шурупи;
  • ущільнювач для з’єднання шлангів: пакля з пастою типу Unipac або фумлента.

Якщо передбачається проведення капітального монтажу, додатково потрібно приготувати:

  • сантехнічну фурнітуру для врізки в магістраль – як мінімум, трійник для подачі води на пристрій;
  • кульовий кран;
  • гнучку підводку з накидними гайками для підключення приладу до системи.

Попередні роботи

Вибір місця для встановлення нагрівача

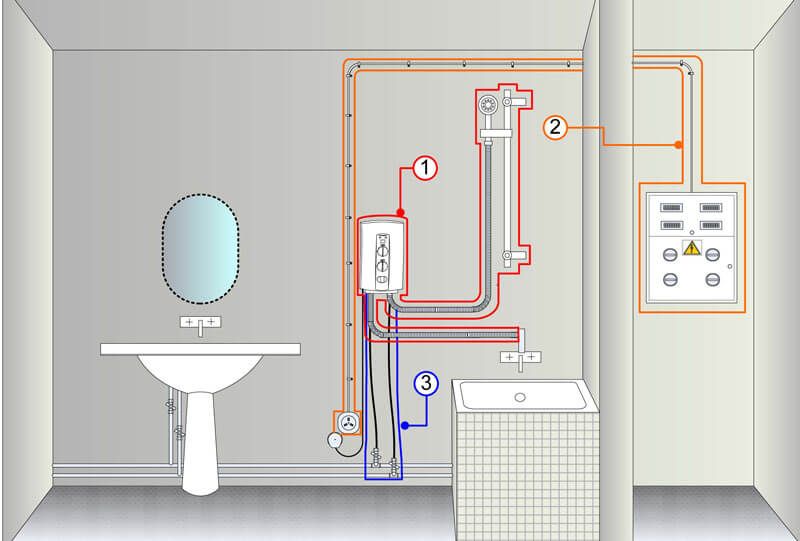

 Перш ніж почати роботу по установці, необхідно ретельно продумати місце монтажу. Якщо придбаний безнапірний прилад, то його необхідно встановити в безпосередній близькості від споживача (безпосередньо у ванній або на кухні). Як правило, він використовується для нагріву води в душовій або раковині.Установка і підключення проточного водонагрівача: поетапно, схема підключення

УВАГА! Плануючи монтаж проточного нагрівача в душі, необхідно вибрати місце, захищене від бризок. Як правило, пристрій намагаються монтувати вище рівня душової лійки, поза площиною розльоту струменів води.

Незважаючи на клас захисту корпусів IP24, категорично не рекомендується встановлювати прилад в місця прямого попадання або скупчування рідини.

Схема підключення водонагрівача

Після вибору місця установки необхідно забезпечити электроподготовку. У разі включення приладу, що працює від мережі 220 В, підводиться трижильний кабель, який з боку щитка підключається до пристрою захисного заземлення. Підключення інших споживачів до цієї електромережі не бажано.

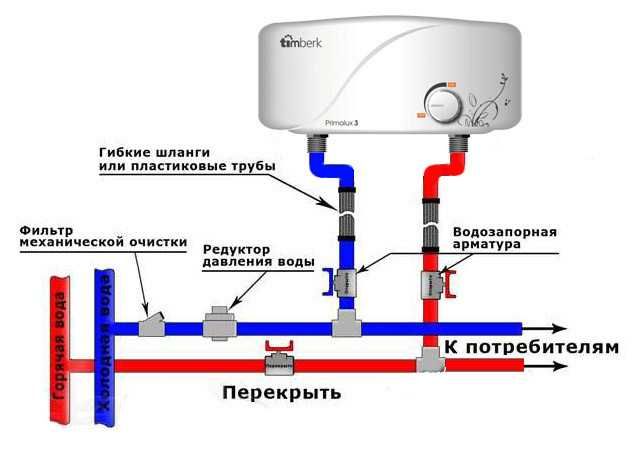

У разі стаціонарного монтажу напірної моделі доцільно вибрати місце установки поруч зі стояком холодної води. У рамках підготовчих заходів, крім підведення електрики, необхідно внести зміни в систему водопостачання:

  • підключити до труби холодного водопостачання через трійник відрізок підводки до місця установки приладу;
  • встановити на цій ділянці запірну арматуру (кран);
  • рекомендується перед подачею води на вхід приладу поставити фільтр тонкого очищення;
  • спустити трубу від виходу приладу до гарячої магістралі, підключивши її також через трійник.

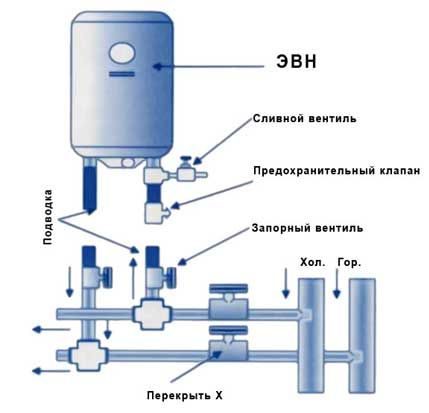

У такій схемі, при відсутності гарячої води в магістралі, необхідно перекрити вхідний вентиль, відкривши при цьому кран у бік подачі холодної води на проточний водонагрівач. При появі необхідно виконати дії в зворотному порядку: перекрити кран нагрівника, після чого відкрити вентиль на магістралі.Установка і підключення проточного водонагрівача: поетапно, схема підключенняПісля підведення електрики і водопроводу можна приступати до основного монтажу.

ВАЖЛИВО! Перед початком монтажних робіт переконайтеся, що обраний ділянку стіни, до якої прикріплений прилад, володіє достатньою несучою здатністю. Не рекомендується встановлювати навіть самі невеликі пристрої на стіни, зроблені з гіпсокартону або фанери.

Монтаж водонагрівача і підключення до мережі

Послідовність кроків по пусконаладці системи резервного водопостачання з використанням проточного нагрівача наступна:

  • Виконайте розмітку для кріплення приладу до стіни. Щоб пристрій було зафіксовано горизонтально, використовуйте рівень.
  • Проробіть отвори з допомогою перфоратора або дриля. Помістіть в них дюбелі відповідного діаметру.
  • Притуліть корпус нагрівача до місця кріплення. Зафіксуйте його за допомогою викрутки або шуруповерта.
  • По черзі підключіть прилад до патрубків холодної і гарячої води. Не забувайте використовувати прокладки ущільнювальні матеріали там, де це необхідно.
  • Відкривши кран подає і включивши гарячу воду на одному із споживачів, здійсните протоку приладу для його развоздушіванія.
  • Створіть тиск в системі, перекривши крани з боку споживачів, переконайтеся у відсутності протікання в місцях підключення приладу до води.
  • Перевірте, що провід підключення до мережі знеструмлений. Підключіть всі три жили до клем відповідно з їх маркуванням: N – нуль, L – фаза, ┴ – земля.
  • Увімкніть автомат в щитку. Перевірте роботу приладу.
  • Якщо нагрівач працює коректно завершити монтаж, закріпивши кришку корпусу за допомогою гвинтів або фіксаторів.
  • Установка і підключення проточного водонагрівача: поетапно, схема підключення

    УВАГА! Категорично забороняється використовувати пристрій у мережі з відсутнім або неякісним заземленням, а також в обхід УЗО. Якщо всередині приладу з якихось причин відбудеться витік, миттєво спрацює електрозахист і потенційно небезпечна ланцюг буде знеструмлена.

    Техніка безпеки

    Поєднання води і електрики, особливо у відкритих системах завжди зберігає в собі приховану загрозу. При установці проточного водонагрівача необхідно дотримуватися вимог техніки безпеки, попередньо уважно ознайомившись з інструкцією по монтажу та експлуатації, що входить в комплект приладу.

    Необхідно переконатися в безпеці електропроводки, достатньої кількості виділеної потужності для підключення приладу, відповідного номіналу автоматичного вимикача і ПЗВ. У разі якщо проводка або елементи щитового обладнання сильно нагріваються, його експлуатація пристрою неможлива.

    Щоб уникнути виходу з ладу техніки, необхідно своєчасно міняти фільтр на вході в нагрівач і стежити за відсутністю протікання.

    Згідно з регламентом проводите профілактичні роботи, при постійній експлуатації час від часу здійснюйте візуальний контроль.
