Як вбудувати витяжку в шафу: поради по монтажу та кріпленняВажко уявити сучасну кухню без витяжки. Цей кухонний агрегат виконує важливу функцію. Різноманітність моделей для видалення і очищення повітря дозволяє зробити вибір обладнання бажаної форми і конструкції.

Установка вбудованої техніки в навісному шафі допоможе не тільки в очищенні повітря від запахів і жиру, але і заощадить простір. Компактність розташування такого обладнання займає малу частину кухонних меблів, що зберігає функціональність і естетику інтер’єру. Розповімо, як врізати витяжку своїми руками.

Вимоги до вбудованої витяжці та її розміщення

Зміст статті

  • Вимоги до вбудованої витяжці та її розміщення

    • Технічні параметри вбудованої витяжки
      • Принцип роботи
      • Форма і конструкція
      • По потужності обробки повітря
    • Розташування
    • Розмір
    • Правила розташування вбудованої витяжки на кухні
  • Як встановити витяжку у шафу
    • Матеріали та інструменти, необхідні для роботи
    • Підготовка шафи до вбудовуванню витяжки
    • Установка витяжки
    • Монтаж і кріплення пристрою

На підставі правил і норм з встановлення електропобутових приладів, витяжка кріпиться безпосередньо над плитою.

Монтаж роблять на висоті 60-80 см від печі, що відповідає вимогам пожежної безпеки.

В залежності від площі приміщення підбирають потужність вентиляційного обладнання.

Розміри пристрою повинні відповідати необхідним параметрам навісної шафи.

ВАЖЛИВО! Конструкція витяжки повинна бути вбудованої всередину навісної шафи. Купольні, подстраиваемые, підвісні і подібні, які можна вбудувати, зажадають переробки меблів, а згодом зміни інтер’єру кухні.

Технічні параметри вбудованої витяжки

Щоб правильно підібрати необхідне вентиляційне обладнання для кухні, потрібно розібратися в конструктивних особливостях пропонованих моделей.

Принцип роботи

Агрегати поділяються на кілька видів.

  • Проточні, з допомогою повітроводів з’єднують з будинкової системою вентиляції.
  • Рециркуляційні (автономні), очищають повітря за допомогою змінних фільтрів.
  • Комбіновані, використовують два методи очищення повітря.

Форма і конструкціяЯк вбудувати витяжку в шафу: поради по монтажу та кріплення

Розрізняють наступні види витяжок.

  • Підвісні. Такі агрегати встановлюють окремо або під кухонним шафою. Можуть працювати при підключенні до центральної вентиляційної системи або автономно.
  • Купольні. Потужне, щодо інших конструкцій вентиляційне обладнання, призначене для великих кухонь. Працює тільки при наявності центральної вентсистеми.
  • Острівні. Т-образні витяжки, зазвичай великої потужності, які потребують підключення до будинкової системи вентиляції.
  • Вбудовувані. Популярний вид обладнання, має варіанти виконання з різною потужністю. Установка всередину меблів дозволяє вписати агрегат в інтер’єр кухні.

ВАЖЛИВО! Більшість моделей підключаються до центральної вентиляції.

По потужності обробки повітря

Вентиляційне обладнання поділяють наступним чином.

  • Малопотужні установки – до 700 куб. м/год.
  • Середньої продуктивності – до 1500 куб. м/год.
  • Потужні – понад 1500 куб. м/год.

Точні цифри поділу потужності не регламентуються нормативними документами, тому значення продуктивності взято умовно.

Розташування

Вбудовувані агрегати бувають горизонтального і вертикального розташування.

Більш затребуваним для експлуатації та монтажу на кухні є горизонтальне виконання.

РозмірЯк вбудувати витяжку в шафу: поради по монтажу та кріплення

Важливий критерій, який враховують при виборі вентиляційного обладнання — це його габарити.

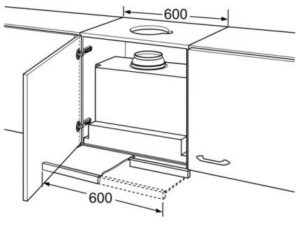

Вбудовувані витяжки мають ширину 45, 60 або 90 см. Такі значення відповідають стандартним розмірам підвісних шаф. При цьому фактична ширина зовнішньої частини агрегату виконана на кілька міліметрів менше для зручності монтажу з сусідніми полицями.

ВАЖЛИВО! При купівлі обладнання, розмір вбудованих площин необхідно перевіряти. Сучасні імпортні агрегати часто не відповідають стандартам.

Деякі моделі вбудованих витяжок мають телескопічну висувну площину забору повітря. Таке виконання дозволяє збільшити нижню робочу площу обладнання в процесі приготування їжі. Комфортність використання такої конструкції розглядається споживачем індивідуально.

Правила розташування вбудованої витяжки на кухніЯк вбудувати витяжку в шафу: поради по монтажу та кріплення

Місце встановлення вентиляційної техніки зручніше планувати при виконанні проекту з облаштування інтер’єру кухні.

У цьому випадку можна відкоригувати розташування плити. Воно повинно бути максимально наближене до отвору домовик вентиляційної системи. Видалення в сторону, навіть на кілька десятків сантиметрів, потягне за собою ускладнення конструкції воздухоотводящего каналу, який буде займати внутрішній простір підвісних полиць.

Відсутність центральної вентиляції будинку дозволяє переміщати піч та вбудовану витяжку в зручне місце.

Основною вимогою витяжки є необхідність установки прямо над плитою.

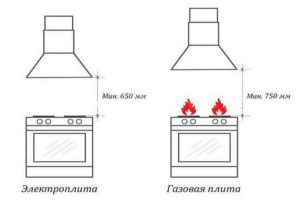

Висота монтажу залежить від виду плити і має мінімально допустимі граничні значення:

  • для газової плити 75 см;
  • для електричної – 65 см.

Щоб підключити до електричної мережі, поруч з місцем установки витяжки повинна встановлюватися розетка на 220 В з заземленням. Всілякі подовжувачі, клемники або скрутки необхідно виключити для безпечного підключення вентиляційного обладнання. Розетку монтують всередині кухонної шафи або поруч з ним.

Як встановити витяжку у шафу

Монтаж вентиляційного агрегату всередину навісного шафки потребуватиме певних столярних навичок роботи.

Якщо установка буде проводитися в нові меблі, то бажано придбати витяжку на стадії проектування навісних полиць для коригування розмірів.

А при монтажі в існуючу кухонні меблі, важливо відповідність зовнішніх габаритів корпусу витяжки і внутрішньої частини підвісної шафки.

Матеріали та інструменти, необхідні для роботиЯк вбудувати витяжку в шафу: поради по монтажу та кріплення

Для виконання робіт потрібно наступний інструмент:

  • рулетка, будівельний куточок;
  • олівець;
  • викрутка або шуруповерт;
  • ножівка по дереву;
  • лобзик: простий або електричний;
  • струбцини;
  • шило.

Підготовка шафи до вбудовуванню витяжки

Чи буде це нова кухонні меблі або проводиться врізання в старий шафа, потрібно підготувати внутрішнє простір для установки витяжки.

Розглянемо покроково всі етапи виконання робіт для вашої меблів.

Як вбудувати витяжку в шафу: поради по монтажу та кріплення

  • Насамперед, необхідно відкрутити фасади з модуля, в якому планується установка витяжки, а також з сусідніх полиць.
  • Зняти необхідний шафка зі стіни. Для цього потрібно відкрутити всі кріпильні з’єднання, попередньо скріпивши демонтований модуль струбцинами з вертикальними стінками суміжних полиць.

ВАЖЛИВО! Якщо не фіксувати шафа з допомогою пристосувань з сусідніми модулями, то хтось має її підтримувати при демонтажі. В іншому випадку можливе падіння і пошкодження меблів.

  • Відкрутити нижню корпусні полку і зняти її. Тепер можна переконатися в правильності вибору вбудовуваної техніки і визначити необхідність підрізування бічних стін шафки. Якщо видима частина витяжки з кнопками управління невеликої товщини, то краще нічого не підрізати.

УВАГУ. Підрізка бічних стін спричинить за собою необхідність підрізування фасаду. А це часто не входить в план робіт.

  • Після визначення посадки до бічних поверхонь потрібно докласти зняту нижню полицю шафки до верхньої площини витяжки і обрисувати контур повітряного каналу і місця для закладу шнура з вилкою.
  • За наміченим контуру вирізати зайві частини.
  • Далі необхідно розмітити глибину розміщення вентиляційного агрегату всередині шафи. Для цього заводять витяжку в необхідне місце і намічають олівцем верхні лінії корпусу.
  • По намічених лініях потрібно прикріпити нижню полицю шафки всередину. Передню частину корпусу витяжки часто зашивають декоративною панеллю. Враховуючи місце розташування – за фасадом, такі роботи виконувати необов’язково.
  • Крім вирізів під воздуховод і електрошнур, перед установкою свердлять чотири отвори, в місцях кріплення витяжки до горизонтальної полиці.

ВАЖЛИВО! Для точності збігу отворів в полиці з точками кріплення обладнання бажано використовувати паперовий трафарет.

Після кріплення полки на необхідному рівні шафу встановлюють на колишнє місце. Якщо всередині цього модуля знаходяться полиці, то в них необхідно зробити виріз для повітряного каналу.

Установка витяжкиЯк вбудувати витяжку в шафу: поради по монтажу та кріплення

У прикріплений до стіни шафка потрібно завести електрика.

Зовнішню прокладку електромережі виконують у пожежобезпечною оплітці і встановлюють розетку.

На етапі будівництва стін прокладку проводять безпечним прихованим методом.

ВАЖЛИВО! При проведенні електромонтажних робіт використовувати дріт перерізом не менше 1,5 кв. мм, а розетку кріпити до стінок меблів через діелектричну пластину! Виконання цих вимог зробить підключення безпечним.

Монтаж і кріплення пристроюЯк вбудувати витяжку в шафу: поради по монтажу та кріплення

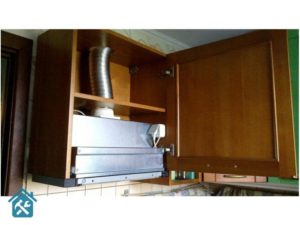

  • По закінченню підготовчих робіт витяжка вбудовується в потрібне місце.
  • Для жорсткості кріплення вентиляційного обладнання використовують саморізи, які входять в комплектацію поставки. При відсутності такого комплекту, необхідно просвердлити в верхній частині корпусу чотири отвори. Вбудовану витяжку прикручують через підготовлені отвори в полиці.

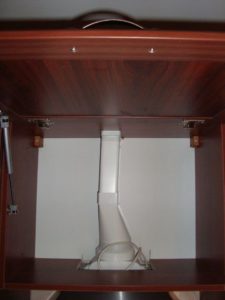

  • Усередині шафи прокладають повітропровід, з’єднують його з агрегатом і системою вентиляції будинку.
  • Потім встановлюють проміжні полиці.
  • Перевіряють роботу обладнання. При виявленні недоліків – усувають.
  • Останнє, що залишається зробити, це встановити фасади.

При установці вентиляційного агрегату в нову кухонну стінку витрачається менша кількість часу і сил. Зовнішній вид знову встановленої меблів з вбудованою технікою відрізняється рівністю ліній і свіжістю виготовлення.

Вбудована витяжка дозволяє зберегти бажаний інтер’єр кухні, а грамотний підбір розмірів і потужності забезпечить необхідний обмін повітря.
