Піроліз – так називають процес, у якому відбувається повільне згоряння палива. Воно супроводжується формуванням газового середовища.

Цей процес лежить в основі роботи котельного устаткування, яке по своїй ефективності може бути можна порівняти з газовим.

Купувати піролізний котел необов’язково: його можна зробити своїми руками. Нижче ми докладніше розповімо, як це зробити.

Своєрідність і особливість роботи піролізних котлів

Зміст статті

  • Своєрідність і особливість роботи піролізних котлів
    • Переваги котлів
    • Недоліки
    • Особливості експлуатації
  • Матеріали та інструменти для виготовлення
  • Схема, креслення піролізного котла
  • Покрокова інструкція виготовлення піролізного котла
    • Корпус
    • Дверцята
    • Збірка
  • Поради по виготовленню піролізного котла

Переваги котлів

Котли на підставі піролізу володіють рядом таких переваг.

  • При горінні палива не відбувається виділення сажі, кіптяви та інших відходів горіння. Піролізні печі відносять до одних з найбільш екологічно чистих видів пічного обладнання.
  • В якості палива можна використовувати будь сухе паливо, наприклад, відходи швейного виробництв. Паливо хорошої якості може забезпечити безперервну роботу котла на підставі піролізної печі протягом 12 годин. Тобто завантаження дров можна виконувати два рази в добу.
  • Використання такої печі дозволяє знизити витрати на опалення комунальних послуг на 50-60% в рік. Використання піролізної технології дозволяє автоматизувати процеси керування піччю, а це, відповідно, підвищує безпеку пристрою в цілому.
  • Недоліки

    Між тим, у котлів цього типу існують і певні недоліки.

    Для купівлі готового котла і його запуску в роботу потрібно вкласти певну суму, але варто відзначити і те, що економічність цього пристрою буде видно практично відразу.

    Особливості експлуатації

    Одна зі складностей експлуатації такого пристрою пов’язана з тим, що паливо, яке буде використовуватися, повинно мати вологість близько 20%. В іншому випадку горіння припиниться. Тобто паливо повинно походити через процедуру сушіння. Ця операція може ускладнити конструкцію пристрою і знизити ефективність його роботи.

    У деяких випадках для нагнітання повітря застосовують насос, що працює від електрики, то робота обладнання потрапляє в залежність від електрики.

    Ці відомості необхідно мати на увазі, приступаючи до самостійного виготовлення котла.

    Матеріали та інструменти для виготовлення

    Перед тим як приступити до створення печі такого типу, необхідно зібрати досить широке коло інструменту та матеріалів.

    Нижче приведений приблизний список.

  • Електродриль.
  • Зварювальний апарат. Досвід говорить про те, що доцільно використовувати модель постійного струму.
  • Електроди для виконання зварювальних робіт.
  • Кутошліфувальна машина.
  • Відрізні і зачисні круги з діаметром 125 мм. Якщо лист для виготовлення печі буде кроїтися самостійно, то потрібно відрізний круг діаметром 230 мм
  • Матеріал для виготовлення печі, як правило, наведено в специфікації, що входить в набір робочої документації. Але в будь-якому випадку буде затребуваний лист товщиною 4 мм, профільовані труби з товщиною стінок 2 мм, деяка кількість смугового металу з різною шириною і товщиною. Крім металу, з якого в підсумку буде споруджена піч, знадобиться вентилятор і термодатчик.

    Важливо! Піролізний котел відрізняється від решти устаткування тим, що в ньому горить не тільки паливо, але і газ, що виділяється при його згорянні.

    Схема, креслення піролізного котла

    Для кращого розуміння принципу роботи цього обладнання має сенс зрозуміти, як працює такий котел, розібрати його принципову схему.

    Піролізна піч складається з наступних частин.

  • Камери газифікації.
  • Камери допалювання.
  • Системи подачі повітря (первинна, вторинна).
  • Водяний сорочки.
  • Колосникових грат.
  • Крім цього, в конструкцію піролізного котла входять труби для подачі води, камера згоряння, апаратура регулювання, вентилятор і деякі інші вузли.

    Піролізний котел – це досить складний технічний пристрій. При його самостійному виготовленні необхідно суворо виконувати всі вимоги робочої документації.

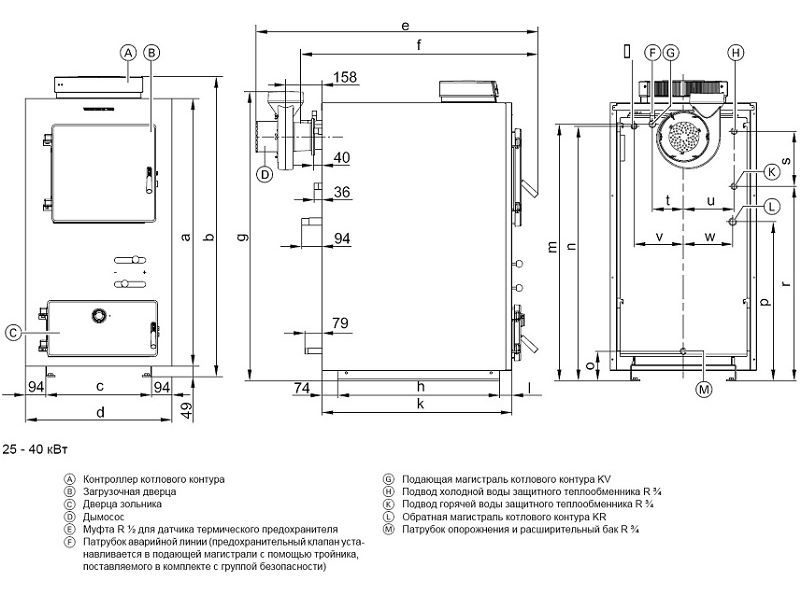

    Пропонуємо креслення котла, який стане в нагоді при виготовленні.

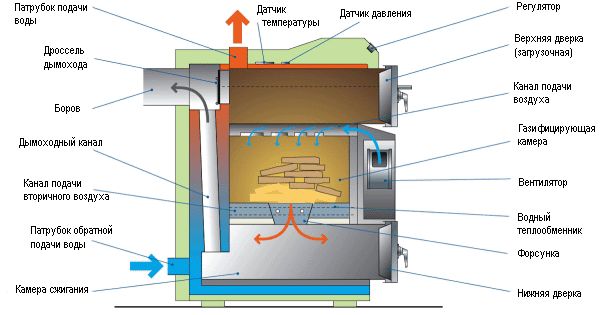

    Внутрішня будова котла допоможе зрозуміти наступна схема.

    Як правило, для опалення заміського будинку досить котла потужністю до 40 кВт. Якщо цей показник потребує коригування, то можна змінити деякі параметри печі.

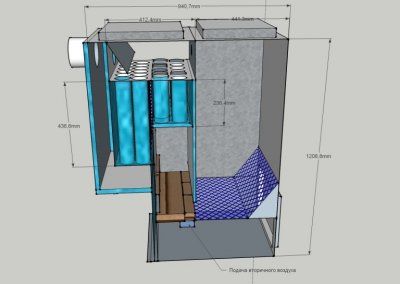

    Для того щоб зробити котел, необхідно підготувати його основні конструктивні елементи.

    Покрокова інструкція виготовлення піролізного котла

    Корпус

    Для виготовлення корпусу котла тривалого горіння застосовують листову сталь.

    • За допомогою кутової шліфувальної машинки згідно з отриманими кресленнями готують деталі.
    • У стінах готують місця під дверцята зольника і для завантаження палива. Головне при виконанні робіт — дотримання всіх вимог робочої документації.
    • Для з’єднання листових деталей застосовують зварювальний апарат.
    • Після отримання готових деталей отримані шви необхідно зачистити від окалини. Для цього застосовують малу кутову шліфувальну машинку з встановленим зачистным колом.
    • Після цього приварюють патрубки таким чином, щоб між швами не залишалося зазорів.
    • На задній стінці котла необхідно встановити захисний теплообменник.
    • Після його випробування на предмет протікання можна встановлювати задню стінку, виконану із жаростійкої сталі.
    • На наступній стадії виготовлення печі необхідно встановити перегородку, яка буде розділяти камери газифікації та спалювання газу, виготовивши колосник, зроблений з чавуну.
    • Поверх камери газифікації встановлюють повітропровід разом з заслінкою. Внизу камери встановлюють повітропровід. Після цього топку відразу обробляють шамотною (жаростійким) цеглою.
    • Обробку виконують знизу і з боків.

    Дверцята

    Для дверцят котла доведеться купити лист жаростійкої сталі.

    Для підвищення жорсткості їх посилюють сталевим куточком, приварюючи його на внутрішню сторону.

    Збірка

    Такий котел може бути встановлений в нежитловому приміщенні.

    Збирання проводять у наступному порядку.

    • Приєднують димар.
    • Після цього до котла підкріплюють труби, по яких буде транспортуватися робоче середовище контуру опалення.
    • Монтаж вважають закінченою після установки димового насоса.

    Поради по виготовленню піролізного котла

    • При виготовленні цього обладнання необхідно суворо дотримуватися вимог робочих креслень, а самі роботи виконувати з використанням якісного інструменту.
    • Так як при роботі буде використовуватися шліфувальна машина, при обробці зварних швів необхідно використовувати засоби індивідуального захисту: окуляри, рукавички, респіратор.
    • Всі роботи повинні виконуватися з дотриманням вимог техніки безпеки та охорони праці.
    • По закінченні робіт на поверхню готової печі має сенс нанести захисне покриття, що охороняє піч від корозії.
    • При виготовленні або придбанні готового димоходу необхідно звернути увагу на те, щоб він був виготовлений з мінімальною кількістю колін. Це полегшить проходження продуктів згоряння.
    • Котел, що працює з використанням піролізу, повинен бути встановлений на тверду основу. Під нього необхідно встановити простий фундамент, який не треба заглиблювати. Досить залити рівну площадку з бетону.
