Перед початком роботи в Компас 3D необхідно створити новий документ, або відкрити вже існуючий. У даному уроці ми розглянемо, яким чином можна створювати нові документи, а зокрема креслення.

1. Відкрийте програму Компас 3D. Потім, після запуску, натисніть Файл-Створити</b>.

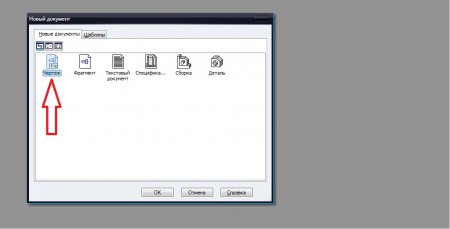

2. У діалоговому вікні «Новий документ» ви побачите такі типи документів:

  • Креслення;

  • Фрагмент;

  • Текстовий документ;

  • Специфікація;

  • Збірка;

  • Деталі.

У наступних уроках ми більш детально розберемося з кожним з перерахованих вище, а поки нам потрібен тільки один – «Креслення». Для створення вибираємо зі списку «Креслення» і натискаємо «ОК».

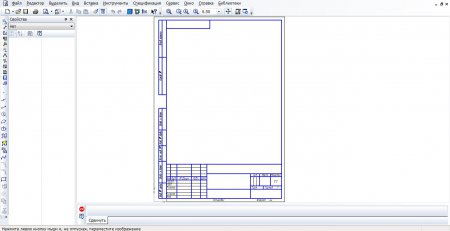

Перед вами з’явиться аркуш формату А4 з вертикальною орієнтацією і рамкою (ГОСТ 2.104-2006).
