Як змінити оформлення листа в програмі Компас 3D?

Під оформленням листа, найчастіше, мають на увазі рамку. За замовчуванням усі креслення в програмі Компас 3D мають вигляд «Креслення констр. Перший лист. ГОСТ 2.104-2006». Ви можете змінити і встановити потрібну вам оформлення. Для цього необхідно:

Як змінити оформлення листа в програмі Компас 3D?

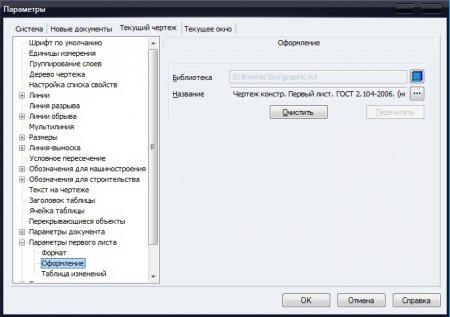

1. Викличте команду Сервіс-Параметри і перейдіть у вкладку «Поточне вікно». Далі, як і у минулому уроці, знаходимо пункт «Параметри першого аркуша», а потім вибираємо «Оформлення».

Як змінити оформлення листа в програмі Компас 3D?

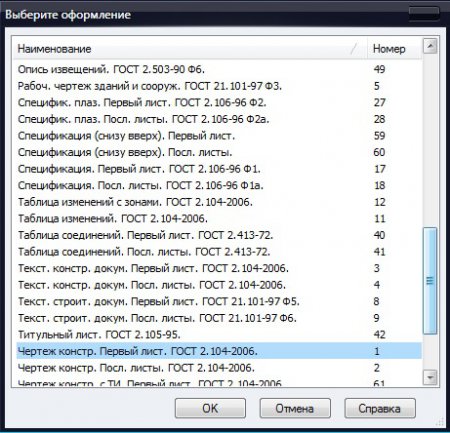

Всі існуючі в програмі оформлення знаходяться в папці «Sys» (відповідно можна додавати нові). Навпроти «Назва» ви бачите раніше згаданий мною формат креслення, який стоїть за умовчанням. Для того, щоб його змінити клікніть на сіру кнопку з трьома крапками і вона відкриє список всіх форматів, завантажених в програму Компас 3D.

Як змінити оформлення листа в програмі Компас 3D?
Використовуючи колесо прокрутки ви можете вибрати будь-який формат з відкритого діалогового вікна. Клікніть по того формату, який ви вибрали, лівою кнопкою миші і натисніть «ОК».

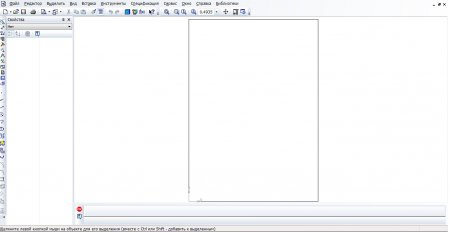

Приміром, мені необхідно зробити креслення на чистому аркуші – без рамки. Для цього я знаходжу оформлення «Без внутрішньої рамки» (номер 13) і вибираю його. В результаті я отримую ось такий лист.

Як змінити оформлення листа в програмі Компас 3D?
