За замовчуванням у програмі Компас 3D, всі лінії малюються стилем «Основна», тобто лінія буде мати товщину на папері 0,6 мм (2 пікселя на екрані монітора). Якщо вам необхідно накреслити креслення або якісь певні деталі в ньому іншими лініями, то їх стиль (тип) можна змінити. Для прикладу намалюємо прямокутний трикутник, один з катетів якого накреслимо не основний, а пунктирною лінією.
Ось так він у нас буде виглядати в початковому вигляді.

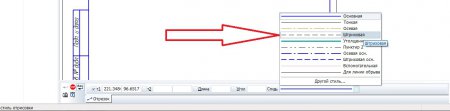

Далі, щоб домалювати відсутній катет штриховою лінією в меню властивостей ми знаходимо «Стилі» (поряд з цим написом зображений тип ліній, який на даний момент вибрано). Відкриваємо список доступних стилів відрізків і вибираємо «Штрихова».

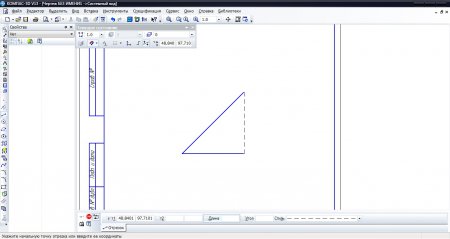

Дорисовавши катет ми отримаємо ось такий результат.

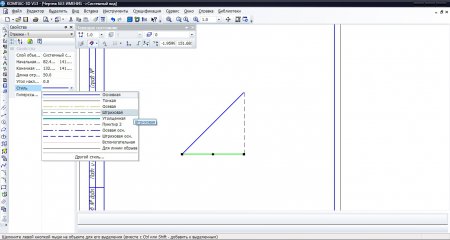

Тепер уявімо ситуацію, що ви накреслили креслення, але вирішили змінити одну з ліній, а точніше її стиль. Для цього не потрібно її видаляти і будувати заново. Досить просто виділити необхідний для зміни відрізок і на панелі властивостей змінити його стиль. На зображенні нижче я зміню другий катет і поставлю йому стиль, також як і в першому випадки, «Контурне».

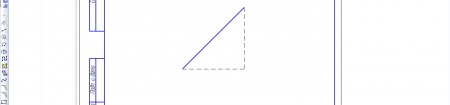

В результаті у мене вийшов такий трикутник: два катета мають стиль відрізків «Штрихова» (пунктирні лінії), а гіпотенуза – «Основна».
Такими способами можна вибирати будь-які інші стилі відрізків і виконувати ними малювання необхідних об’єктів.
