Домашній самогонний апарат

Зміст

  • Пристрій апарату
  • Етап № 1 – змійовик
  • Етап № 2 – перегінний куб
  • Етап № 3 — сухопарник
  • Пристосування з підручних засобів

Самогонний апарат є нескладною у виготовленні конструкцією. Схема домашніх самогонних апаратів складається з двох основних вузлів – перегінного куба (ємності для нагрівання браги) і змійовика, укладеного в холодильник – де пари спирту будуть перетворюватися в краплі самогону, стікаючи по своєму ходу в підставлену ємність.

Пристрій апарату

Сьогодні, купити обладнання для виробництва міцного алкоголю в домашніх умовах, виготовлене з різних сплавів і оснащений допоміжними пристроями – дефлегматором і термометром, можна Домашній самогонний апаратв інтернеті або спеціалізованому магазині. Але такі вироби коштують досить дорого, навіщо платити великі гроші за те, що можна зробити самому з мінімальними фінансовими витратами.

Щоб зробити такий домашній самогонний апарат, знадобляться інструменти: ножівка по металу, плоскогубці і дриль. Для виготовлення пристосування, ніяких особливих креслень не треба, достатньо розуміти принцип його роботи і підбирати комплектуючі, відповідні за розміром.

Основні деталі: каструля з кришкою – майбутній куб, секція каналізаційної пластмасової труби і трубки з міді або нержавіючої сталі – для того щоб зробити змійовик з холодильником.

Крім того, потрібні будуть два штуцера, шланги, напівдюймова муфта, використовувана в сантехніці, гумова аптечна трубка (або крапельниця), шматок алюмінієвої смуги, наприклад – гардина, два анкерних гачка і капронові кришки для банок.

Для того щоб зробити дефлегматор, потрібна буде банку з металевої закручується кришкою.

Для закріплення та ізоляції деталей, знадобляться епоксидна смола і клей, виготовлений на основі цианакрилата («Супер Клей»).

Етап № 1 – змійовик

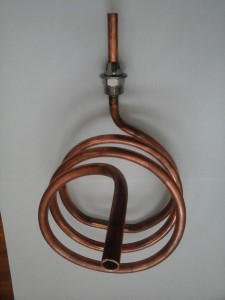

Змійовик у пристрої є основною деталлю конструкції.

Для його виготовлення, треба спочатку повністю набити люльку піском – це необхідно для того, щоб при згинанні не пошкодити стінки. Далі, затиснувши один кінець трубки плоскогубцями, її навивають на круглий предмет відповідного діаметру. Розмір змійовика повинен дозволяти пристрою знаходиться в корпусі холодильника з зазором між стінками пристосувань від 5 до 10 мм – це необхідно для протоку води.

Коли змійовик для користування готовий, під його розмір готується корпус охолоджувальної системи – для цього треба обрізати зайві кінці труби в 40 – 50 мм від кінців його витків.

Для установки штуцерів, необхідних для системи підведення і відведення води, з них спочатку зрізаються бокові сторони, які в штатній ситуації потрібні для ключа. В результаті цієї операції, буде зроблений Домашній самогонний апаратштуцер з плоскою основою. Заготівля загострюється на вогні і в розпеченому вигляді притискається до місця свого кріплення – це треба зробити для формування плоскої майданчика, на якому він буде встановлений. Коли все підготовлено, штуцери приклеюються «Супер клеєм», для міцності можна ще зверху нанести шар епоксидної смоли. Коли клей висохне, дрилем, використовуючи направляючі у встановлених штуцерах, просвердлюються отвори в трубі.

Завершальний етап – установка торців. Торцева частина вирізається з капронових кришок – за розміром внутрішнього діаметра корпусу холодильника. У вирізаних колах робляться отвори для решт змійовика, і вони вклеюються «Супер Клеєм корпус охолоджувача. Всі зазори заповнюються епоксидною смолою, в яку бажано додати наповнювач у вигляді капронової або алюмінієвої крихти. Спочатку, установка торця і його герметизація, проводиться на одній стороні, через 24 години – необхідного часу для процесу повного твердінні смоли, на інший.

Етап № 2 – перегінний куб

Підготовка каструлі для користування як перегінного бака домашнього самогонного апарата дуже проста: на висоті 3 – 4 см від верхньої кромки посуду просвердлюється отвір, куди вставляється мідна трубка з’єднання зі змійовиком або дефлегматором. Міцність з’єднання і його герметичність, забезпечуються за допомогою нанесення на зовнішню сторони посуду і трубку шару епоксидної смоли з наповнювачем з алюмінієвих дрібних стружок.

Для того щоб зробити кріплення кришки, що забезпечує надійне прилягання до країв посуду під час підйому тиску в посудині, необхідно на кінцях підібраною за розміром (від однієї ручки, до іншої) гнучкої металевої смуги висвердлити два отвори. В цих отворах закріплюються анкера, гачки яких попередньо повинні бути розігнуті так, щоб вони могли захопити ручки каструлі.

Підтискаючи гайки, які знаходяться на анкерах, можна або щільно притискати кришку для роботи, або послаблювати затиск – для того щоб відкрити ємність. Для більш впевненою експлуатації пристосування під час користування, на ручки каструлі можна намотати шар ізоляційної стрічки – це забезпечить м’який «хват» гачками.

Етап № 3 — сухопарник

Ця деталь самогонного апарату є необов’язковою, але бажаною. Просте для користування Домашній самогонний апаратпристосування – дефлегматор, який дуже легко зробити, дозволяє очистити алкоголь від побічних продуктів ще в процесі виготовлення.

Для того щоб зробити сухопарник, знадобиться посудину, що має металеву закручивающуюся кришку. У кришці необхідно акуратно вирізати отвір, в який вставляється і зсередини затискається за допомогою гайки сантехнічна муфта.

Кінці трубок (одна – від змійовика, друга – веде до кубу) змотуються разом капроновою ниткою і вставляються в муфту. Порожнечі, утворені в отворі муфти, забиваються ватою, зверху цей вузол заливається епоксидною смолою. Кришка надівається на банку і пристрій до роботи готовий.

Така конструкція являє собою вже практично готове для користування пристосування. Для підготовки до роботи, треба буде на вихід змійовика надіти трубку для зливу самогону в посуд і під’єднати шланги, які будуть забезпечувати роботу охолодження.

Пристосування з підручних засобів

Домашні самогонні апарати з підручних засобів в основному являють собою закриті системи виробництва. Зробити такий зразок дуже легко, для подібної конструкції потрібна проста кухонне начиння. Приклад такого народної творчості – це пристрій, збиране з двох однакових по діаметру каструль, решітки-пароварки і глибокої тарілки.

  • У каструлю встановлюється пароварочная решітка, на якій розташовується глибока миска.
  • До рівня решітки наливається брага.
  • На посуд, з розташованої в ній брагою і мискою, зверху ставиться друга ємність з холодною водою.
  • Щілини між двома каструлями герметизують за допомогою тесту, і вся конструкція ставиться на повільний вогонь.
  • В процесі нагрівання, пари браги піднімаються і, зустрічаючись з холодним дном верхній ємності, перетворюються в краплі, які потім стікають в розташовану внизу миску.
